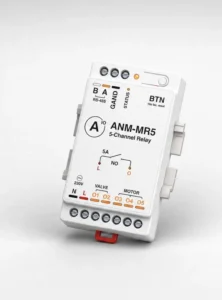

Alledio MR5 je kompaktan 5‑kanalni relejni modul za montažu na DIN šinu za RS485 Modbus mreže automatizacije zgrada. Dizajniran je za proširenje Alledio Sobne Jedinica / Alledio Sobni Regulator, a može se koristiti i kao samostalni Modbus relejni modul, pri čemu osigurava pouzdano preklapanje fan coil jedinica, ventila, svjetlosnih krugova, ventilatora te zavjesa i žaluzija s motornim pogonom.
5‑kanalni Modbus relejni modul napaja se s 230 V AC i pruža pet relejnih izlaza (do 5 A po kontaktu, pri čemu je zbog zajedničke COM stezaljke ukupna struja ograničena na 5 A).
Tri radna načina pojednostavljuju integraciju:
- Fan Coil način (3‑brzinski AC ventilator s međusobnim blokiranjem brzina ventilatora + grijni/hladni ON/OFF ventili,
- Standalone Relay režim – samostalni relejni način rada(pet slobodno upotrebljivih releja) i
- Zavjese/Sjenila način – način rada za zavjese i sjenila (do dva pogona s sigurnim međusobnim blokiranjem naredbi otvaranja/zatvaranja).
Puštanje u rad provodi se izravno na uređaju putem LED indikacije + tipke za zadavanje Modbus adrese i vraćanje na tvorničke postavke.
Uređaj je također vrlo prikladan za OEM integraciju, jer nudi fleksibilnu i kompaktnu relejnu platformu koju je moguće ugraditi u HVAC sustave i rješenja sobne automatizacije trećih proizvođača.
Primjena: komercijalne zgrade
Alledio MR5 je dizajniran da podrži širok raspon tipičnih scenarija automatizacije zgrada u komercijalnim okruženjima, gdje su fleksibilno upravljanje relejima i Modbus integracija ključni zahtjevi.
Upravljanje fan coil jedinicama u hotelskim sobama (FCU) – Omogućuje potpunu HVAC kontrolu na razini sobe preklapanjem 3‑brzinskog ventilatora te grijnih/hladnih ventila, obično integrirano sa sobnim regulatorom i hotelskim BMS sustavom za energetski učinkovito upravljanje.
FCU upravljanje u uredima i konferencijskim dvoranama – Osigurava pouzdanu, po zonama organiziranu regulaciju klime u uredskim prostorima i salama za sastanke, gdje pojedini prostori zahtijevaju neovisno upravljanje temperaturom i protokom zraka.
Automatizacija zavjesa i žaluzija u hotelima i uredima – Upravlja s do dva motornpm pogona za zavjese ili žaluzije uz sigurno međusobno blokiranje, smera kretanja čime podržava upravljanje dnevnim svjetlom, smanjenje odsjaja i automatizirane scenarije u prostoriji.
Proširenje izlaza sobnog regulatora – Dodaje pet dodatnih relejnih izlaza putem Modbusa kada osnovni kontroleri nemaju dovoljno I/O resursa, smanjujući potrebu za većim ili skupljim kontrolerima.
Upravljanje rasvjetom i pomoćnim potrošačima – Omogućuje preklapanje više svjetlosnih krugova, ventilatora ili drugih električnih trošila unutar razvodnih ormara te podržava centralizirane ili distribuirane strategije upravljanja u komercijalnim objektima.
Primjena: stambene zgrade
U stambenim primjenama MR5 omogućuje kompaktno i fleksibilno upravljanje HVAC sustavima, rasvjetom i funkcijama komfora u stanovima, kućama i pametnim domovima.
Upravljanje fan coil jedinicama u stanovima – Omogućuje potpunu kontrolu sobnih fan coil jedinica, uključujući preklapanje brzina ventilatora te ventila grijanja i hladnjaka, za stalnu udobnost u svakoj prostoriji.
Proširenje relejnih izlaza pametne kuće – Proširuje postojeće sustave pametne kuće dodatnim Modbus‑upravljanim izlazima, što omogućuje fleksibilno preklapanje rasvjete, ventila ili drugih električnih trošila.
Upravljanje motoriziranim zavjesama i žaluzijama – Automatizira do dva motora za zavjese ili žaluzije po modulu te omogućuje scenarijsko upravljanje, poput „jutro“, „noć“ ili „odsutni“.
Centralizirano upravljanje rasvjetom – Podržava arhitekturu s rasvjetom upravljanom iz razvodnih ormara, gdje se više rasvjetnih krugova preklapa jednim kompaktnim modulom unutar sustava kućne automatizacije.
Automatizacija pomoćnih prostorija i kupaonica – Omogućuje upravljanje odsisnim ventilatorima, grijačima ručnika i drugim manjim potrošačima te automatizaciju na temelju vlage, vremenskih rasporeda ili signala prisutnosti.
Integracija s Alledio Room Unit i Room Controller uređajima
Ovaj 5‑kanalni Modbus relejni modul besprijekorno se integrira s Alledio Room Controller uređajima i Room Unit jedinicama, proširuje njihov izlazni kapacitet te omogućuje distribuirano upravljanje HVAC‑om i funkcijama sobne automatizacije preko jedne Modbus mreže.
Šifra proizvoda
Šifra proizvoda: ALL-MR5
Verzije Modbus relejnog proširnog modula
| MR5 – relejni proširni modul | 5‑kanalni Modbus relejni proširni modul (RS485) – 5 releja, maks. 5 A po kontaktu; maks. 5 A po proširnom modulu. |
| MR3 – relejni proširni modul | 3‑kanalni Modbus relejni proširni modul (RS485) – 3 releja, maks. 5 A po kontaktu; maks. 5 A po proširnom modulu. |
Tehničke specifikacije za Alledio MR5 – 5‑kanalni Modbus relejni proširni modul (RS485)
| Napajanje | 230 V AC |
| Potrošnja energije | ~230 V, 3,5 VA (≈15 mA) |
| Izlazi | 5 releja, maks. 5 A po kontaktu; iako je svaki relejni kontakt deklariran do 5 A, ukupna struja preko zajedničke COM stezaljke ograničena je na najviše 5 A. |
| Komunikacija | RS485 Modbus |
| LED indikator | Indikacija rada uređaja (Heart Beat), indikacija Modbus adrese i indikacija načina podešavanja (Setup mode). |
| Tipka | Za postavljanje Modbus adrese (zadano 1) i za vraćanje na tvorničke postavke. |
| Komunikacijski kabel | Upleteni par s odvodnim vodičem (drain wire) i folijskim oklopom ili ekvivalentan kabel. Mora biti prikladan za RS485 standard. |
| Stupanj zaštite kućišta | IP30 |
| Radni uvjeti okoline | Od -40 °C do +80 °C, maks. 85 % rH, bez kondenzacije |
| Dimenzije proizvoda | 81 mm × 44 mm × 34 mm (D × Š × V) |
| Masa proizvoda | ~100 g |
| Standardi | CE, RoHS, WEEE |
| Materijal kućišta | ABS (samogasivi materijal) |
| Zemlja podrijetla | Slovenija, EU |
| Jamstvo | 1 godina |
Tehnički list ALL‑MR5 – 5‑kanalni Modbus relejni proširni modul (RS485)
Otkrijte ostale Alledio OEM uređaje za HVAC proizvođače

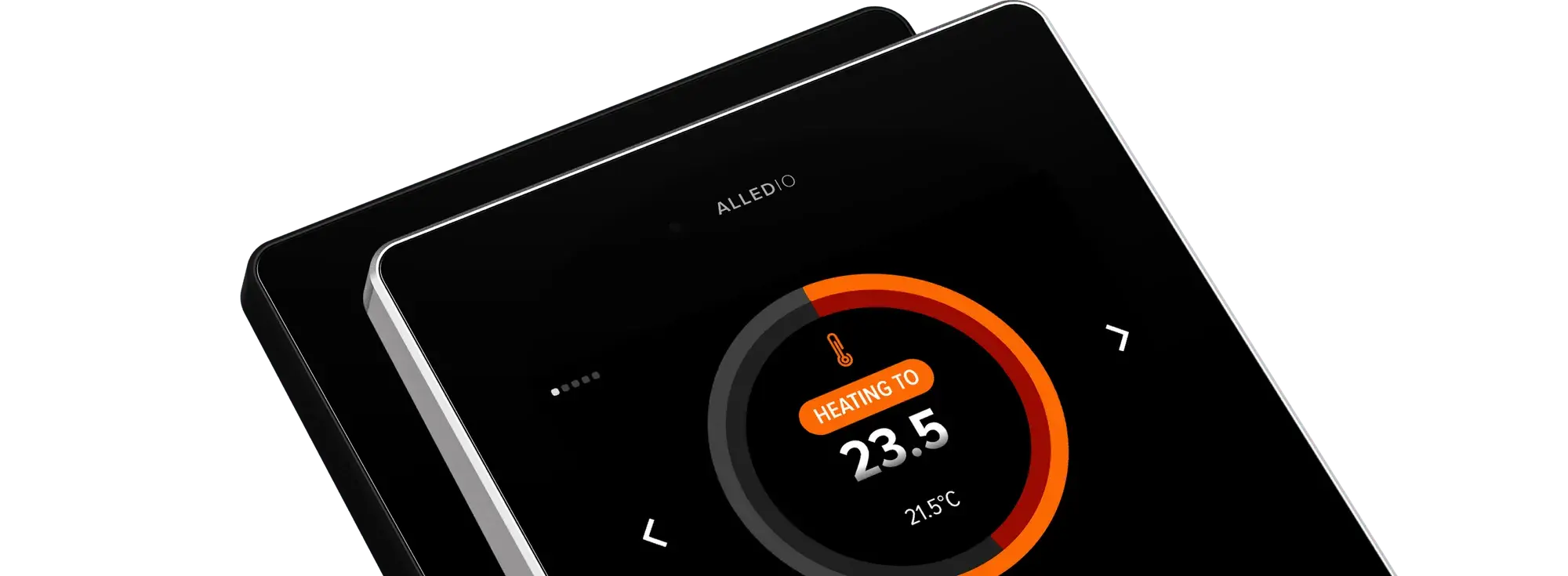

Alledio OEM sobna jedinica
