Temperatura nam govori koliko je nešto toplo ili hladno i ključna je za razumijevanje udobnosti i potrošnje energije. U EU se obično mjeri u stupnjevima Celzija (°C), dok je u SAD-u standard stupnjevi Fahrenheit (°F).
BACnet senzor je vrsta senzora koji je kompatibilan s BACnet protokolom. BACnet je standardizirani komunikacijski protokol koji se koristi u automatizaciji i upravljačkim sustavima zgrada kako bi omogućio različitim uređajima i sustavima, poput HVAC, rasvjete i sigurnosnih sustava, da komuniciraju međusobno.
Osnove i više
Alledio ANB BACnet senzori za prostoriju mjere temperaturu, vlažnost, CO2, VOC, tlak i detektiraju prisutnost u prostoriji.
Osim ovih ključnih mjerenja, senzor također može izračunati bitne vrijednosti važne za HVAC sustave – poput točke rosišta, gustoće vlažnog zraka i entalpije, čineći ga sveobuhvatnim alatom za praćenje i optimizaciju unutarnjih okoliša.
ANB Bacnet senzori mjere
Temperaturu
(°C / °F)
Vlažnost
(% r.h.)
CO2
(ppm)
Kvaliteto Zraka
(AQI)
Tlak
(mbar)
Prisutnost
(I/O)
Smješten u elegantnom ABS kućištu (Boja RAL 9010) kompatibilnom za unutarnju upotrebu s stupnjem zaštite IP30, ANB senzor dizajniran je za standardne unutarnje postavke i industrijske primjene, poput jedinica za obradu zraka (AHU) i različitih HVAC sustava.
Postavljanje je pojednostavljeno i intuitivno—pomoću pametnog telefona možete brzo konfigurirati BACnet adresu, postaviti parametre podataka i lako prilagoditi pomake senzora, čime se eliminira potreba za tradicionalnim DIP prekidačima.
BACnet senzori su ključne komponente moderne automatizacije zgrada, pružajući potrebne podatke i interoperabilnost za poboljšanje rada zgrade i udobnosti korisnika.
Visoka kvaliteta + Garancija
Svi naši senzori zadovoljavaju sljedeće standarde:
Svi Alledio senzori izrađeni su i dizajnirani u Sloveniji (EU) te osiguravaju točna mjerenja visoke preciznosti. Nudimo 1-godišnju garanciju za sve BACnet senzore.
BACnet MSTP ili BACnet IP ili Modbus RS485 & Brza postava
Andivi ANB sobni senzor dizajniran je za precizno praćenje temperature, vlažnosti, VOC, CO2, tlaka, prisutnosti, entalpije, rosišta i gustoće vlažnog zraka; čineći ga svestranim rješenjem za različite prostore. Dostupan je s opcijama komunikacije BACnet MSTP, BACnet IP i Modbus RS485, što omogućuje besprijekornu integraciju u vaš sustav za upravljanje zgradama.
Konfiguracija je jednostavna. Dovoljno je dodirnuti senzor svojim pametnim telefonom, a mobilna web-aplikacija odmah se otvara u vašem internetskom pregledniku. Odatle možete brzo postaviti sve potrebne Modbus ili BACnet postavke bez potrebe za podešavanjem malih DIP sklopki. Ovaj intuitivni pristup pojednostavljuje postupak postavljanja, osiguravajući da vaš senzor bude spreman za komunikaciju sa sustavom u najkraćem vremenu.
Ovo je rješenje neovisno o uređaju. Nema potrebe za preuzimanjem mobilnih aplikacija, jer se aplikacija učitava u internetskom pregledniku na vašem pametnom telefonu.

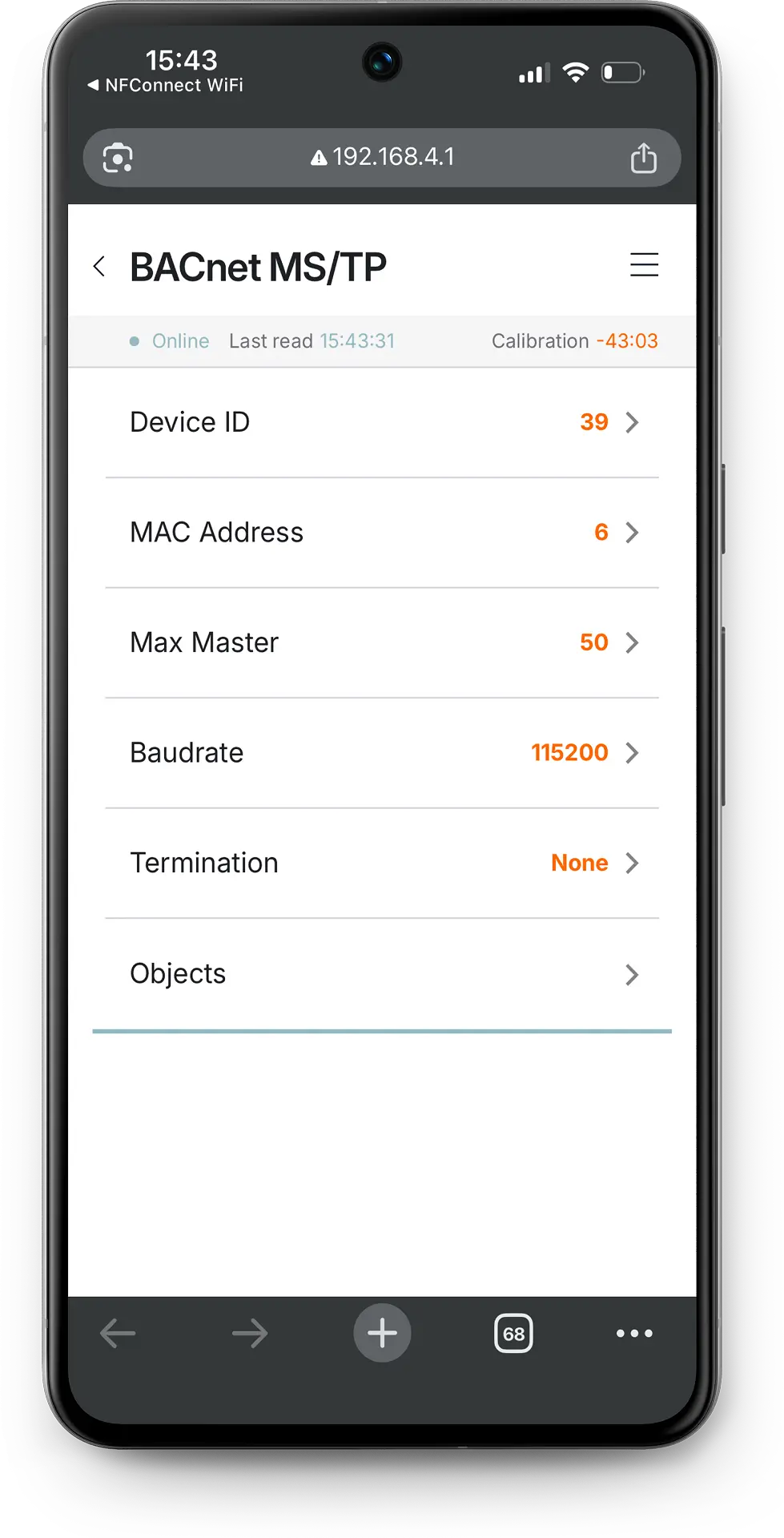

Puštanje u rad i postavljanje BACnet MSTP parametara; npr. ID uređaja, MAC ID, Max Master, Baudrate.

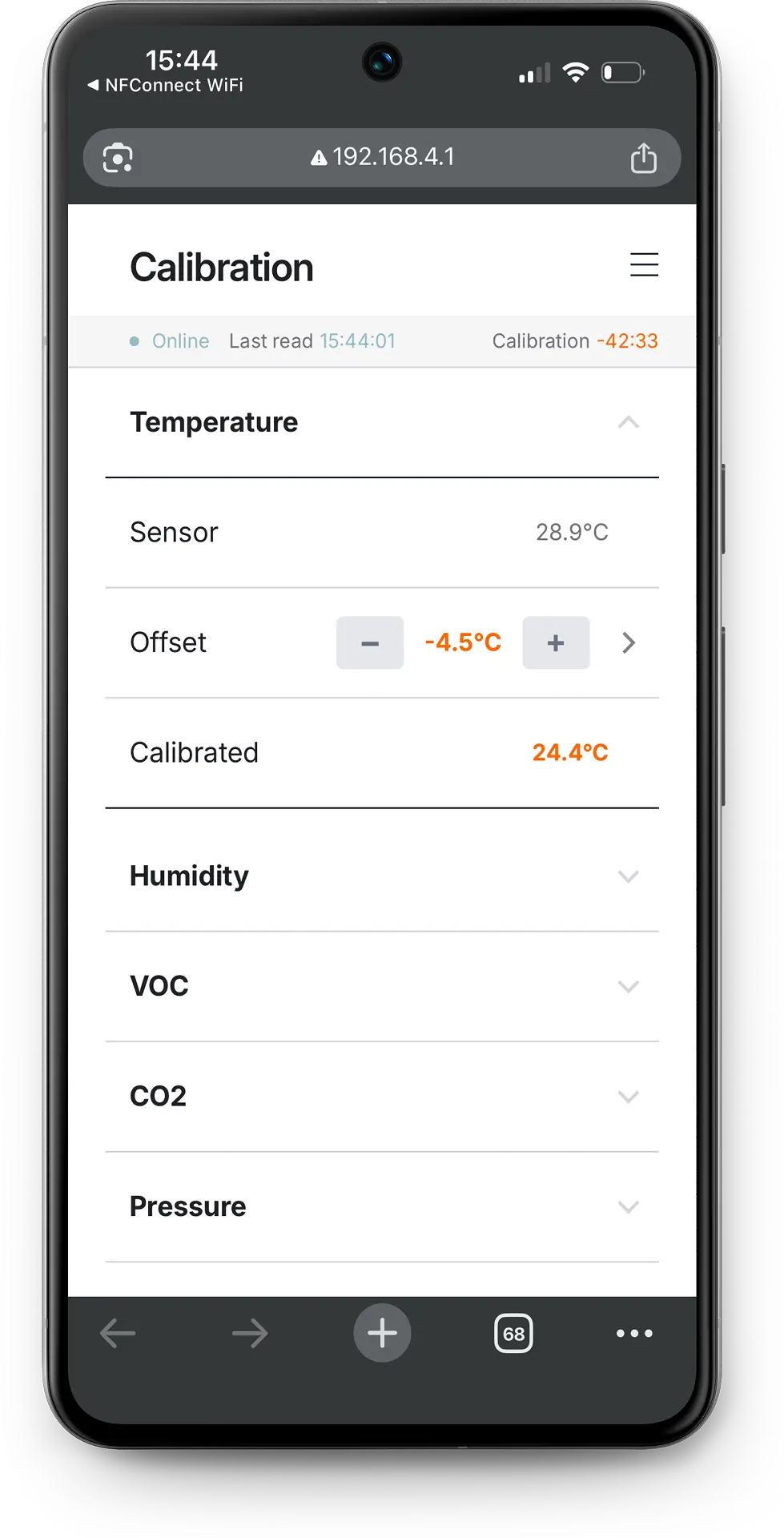

Kalibracija senzora na uređaju postavljanjem preciznih pomaka može se obaviti putem mobilne web aplikacije jednostavnim dodirnom kućišta senzora.

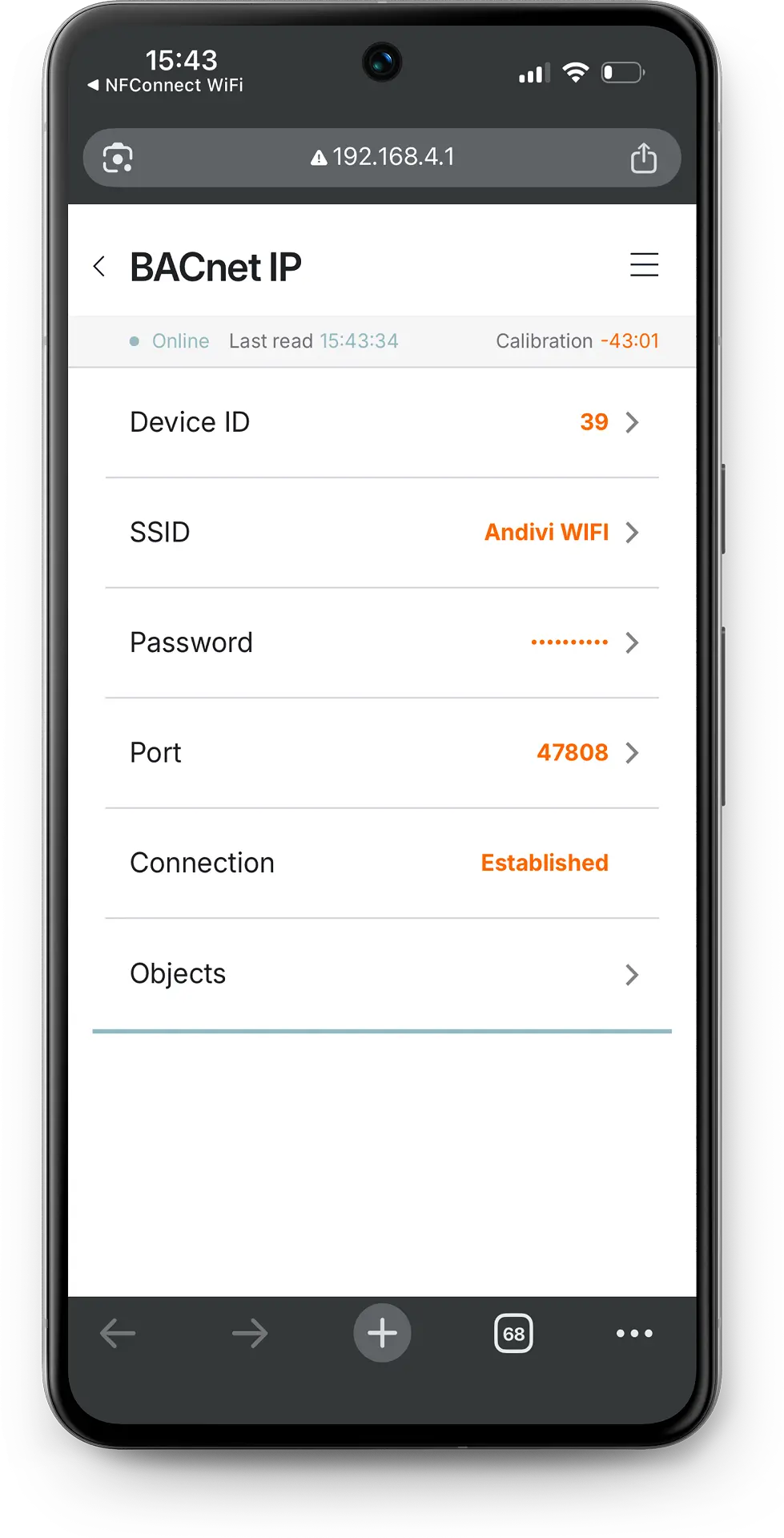

Puštanje u rad i postavljanje BACnet IP parametara; npr. ID uređaja, SSID, Lozinka, Port.

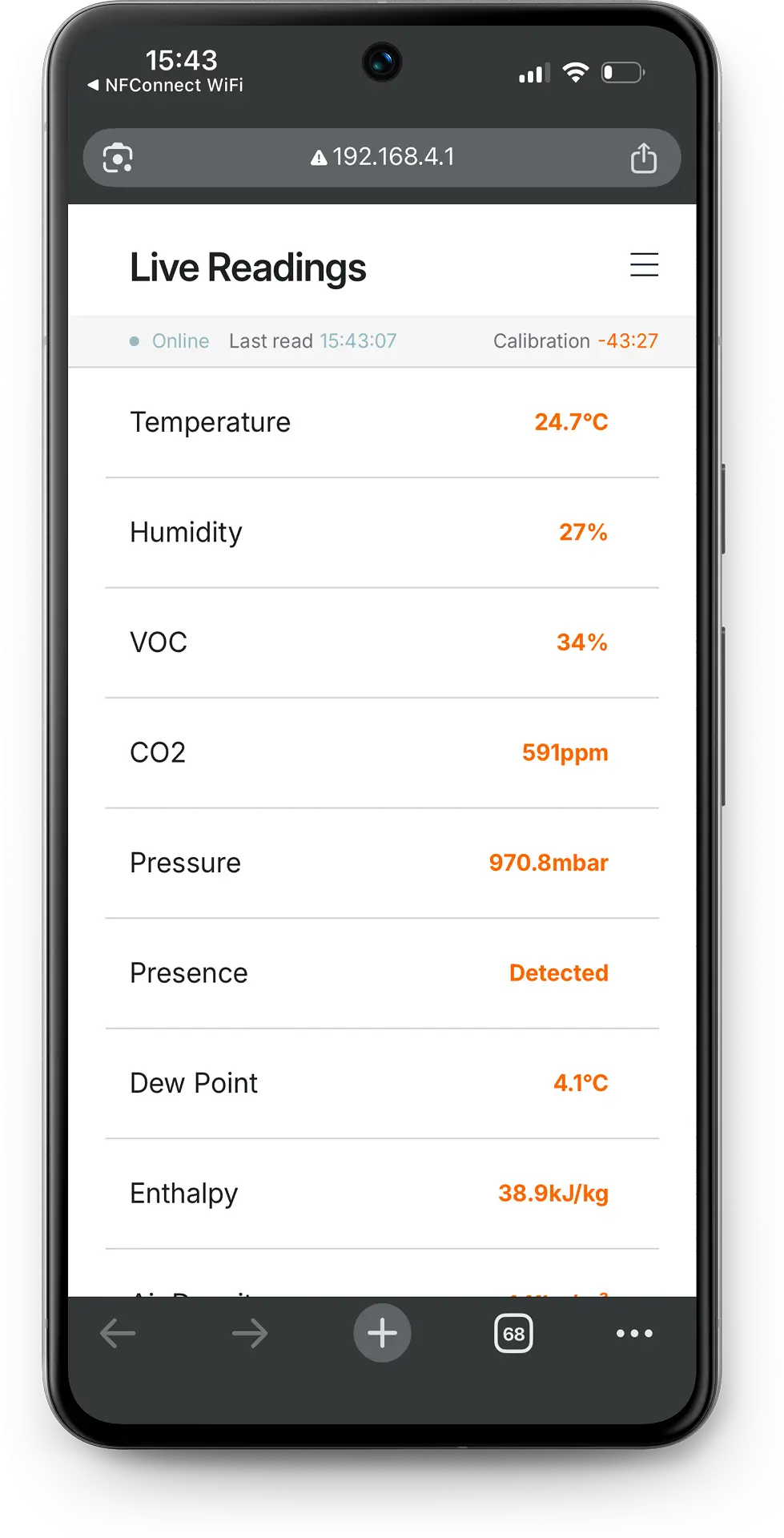

Očitavanje vrijednosti mjerenja senzora u stvarnom vremenu dodirivanjem senzora pametnim telefonom.

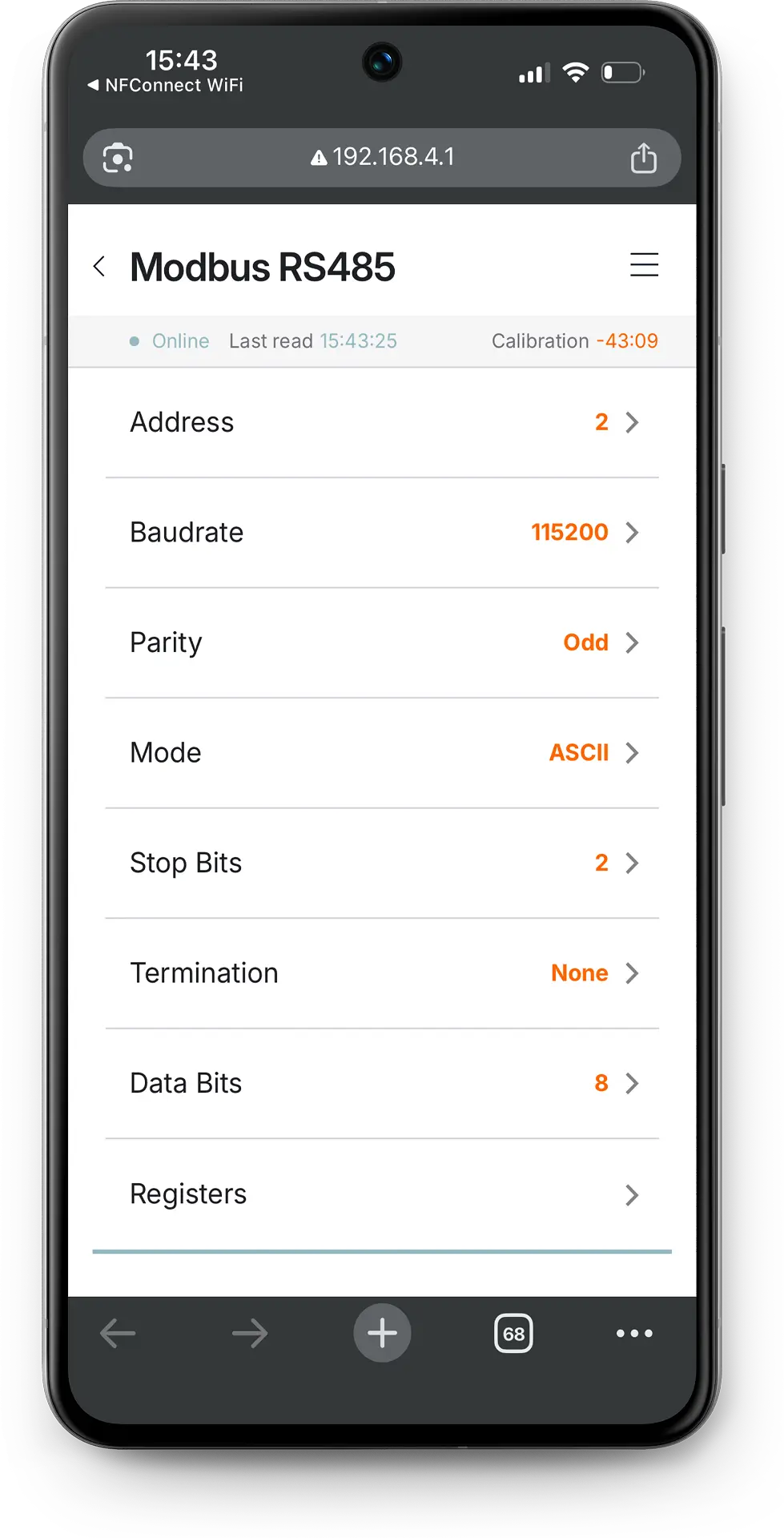

Puštanje u rad i postavljanje Modbus / BACnet parametara; npr. Modbus adresa, Baud rate, Paritet, Modbus način rada, Stop bitovi, Terminacija.
Kalibracija senzora na uređaju postavljanjem preciznih offseta može se izvršiti putem mobilne web aplikacije samo brzim dodirom na kućište senzora.
Različiti BACnet senzori za prostorije – unutarnji senzori.
Primjena različitih senzora u HVAC sustavima.
U HVAC sustavima, senzori temperature pomažu u kontroli grijanja i hlađenja, osiguravajući da unutarnji prostori ostaju unutar željenog raspona ugode, istovremeno optimizirajući potrošnju energije.
Temperatura
U HVAC sustavima, senzori temperature ključni su za kontrolu unutarnje klime u uredskim zgradama, javnim zgradama itd.; osiguravaju precizno grijanje u domovima, kondominijima i stambenim jedinicama, te nadziru i optimiziraju sustave hlađenja u podatkovnim centrima gdje precizna kontrola temperature sprječava pregrijavanje.
Grijanje i hlađenje
U HVAC sustavima, senzori temperature pomažu u kontroli grijanja i hlađenja, osiguravajući da unutarnji prostori ostanu unutar željenog raspona udobnosti, a istovremeno optimizirajući potrošnju energije.
Jedinice za obradu zraka (AHU)
U uređajima za obradu zraka (AHU), senzori temperature reguliraju protok grijane ili hladne vode. To pomaže u kontroli temperature dovodnog zraka u različite zone kako bi se održala dosljedna udobnost u cijeloj zgradi.
Pomak temperature
Pomak omogućuje prilagodbu očitanja senzora kako bi se uskladila s stvarnim uvjetima, kompenzirajući male nesuglasice. To je korisno kada je senzor postavljen blizu izvora topline ili propuha, osiguravajući da očitanja odražavaju stvarnu temperaturu prostorije.
Comfort = temperatura × vlažnost
Temperatura i vlažnost rade zajedno na oblikovanju našeg osjećaja. Viša vlažnost može učiniti da prostorija izgleda toplije nego što zapravo jest, jer se naše tijelo teže hladi znojenjem. Zato je balansiranje oba faktora ključno za postizanje ugodne unutarnje klime.
Osjećajna temperatura vs. stvarna temperatura
Osjećajna temperatura, ili “očigledna temperatura”, uzima u obzir čimbenike poput vlažnosti i vjetra koji utječu na to kako nam je toplo ili hladno, u usporedbi sa stvarnom temperaturom, koja je izravno očitanje termalnog stanja zraka.
Jedinice mjerenja
Vlažnost
Senzori vlažnosti u HVAC sustavima pomažu održavanju uravnoteženih unutarnjih uvjeta kontrolirajući dehumidifikatore i humidifikatore. Preciznim mjerenjem i prilagođavanjem razine vlažnosti, ovi senzori osiguravaju optimalnu kvalitetu zraka, što doprinosi i udobnosti i energetskoj učinkovitosti.
Primjene mjerenja vlažnosti u HVAC-u:
- Kvaliteta unutarnjeg zraka: Senzori vlažnosti osiguravaju da zrak unutar zgrada nije previše suh ni previše vlažan, podržavajući udobnost i zdravlje.
- Prevencija plijesni: Praćenjem i kontroliranjem vlažnosti, ovi senzori pomažu u sprječavanju rasta plijesni u zgradama.
- Optimizacija udobnosti: Senzori prilagođavaju HVAC sustave kako bi održali udobne razine vlažnosti, poboljšavajući cjelokupno iskustvo u zatvorenom prostoru.
- Energetska učinkovitost: Kontroliranje vlažnosti može smanjiti opterećenje HVAC sustava, štedeći energiju.
- Industrijske primjene: U proizvodnim okruženjima, kontrola vlažnosti je ključna za kvalitetu proizvoda i udobnost radnika.
Primjena AHU (Uređaj za obradu zraka)
U AHU uređajima, senzori vlažnosti rade zajedno sa senzorima temperature kako bi kontrolirali ovlaživanje ili dehumidifikaciju, održavajući optimalne unutarnje uvjete i sprječavajući kondenzaciju ili prekomjernu suhoću.
Kompenzacija vlažnosti (Offsetting Humidity)
Prilagodba pomaka osigurava da očitanja senzora budu usklađena sa stvarnim razinama vlažnosti, posebno na problematičnim lokacijama gdje protok zraka ili obližnja oprema mogu iskriviti rezultate. Ona fino podešava točnost za bolje upravljanje klimom.
Apsolutna vs. Relativna vlažnost
Apsolutna vlažnost odnosi se na stvarnu količinu vlage u zraku, dok relativna vlažnost uspoređuje prisutnu vlagu s maksimalnom količinom koju zrak može zadržati pri određenoj temperaturi. Relativna vlažnost je praktičnija za HVAC jer pomaže u balansiranju udobnosti i kvalitete zraka.
HVAC Primjene (Grijanje, Ventilacija i Klimatizacija)
Senzori vlažnosti pomažu u održavanju uravnoteženog unutarnjeg okruženja, sprječavajući da zrak postane previše suh ili previše vlažan, što može utjecati na udobnost i potrošnju energije. Oni osiguravaju da sustavi odgovore na odgovarajući način na promjenjive razine vlage.
Odnos s Temperaturom u HVAC sustavima
Više razine vlažnosti čine prostoriju toplijom jer vlaga otežava isparavanje znoja, čime se narušava naš prirodni sustav hlađenja. Održavanje relativne vlažnosti između 40-60% obično osigurava udobnost bez osjećaja prekomjerne vlage ili suhoće.
Jedinice mjerenja u HVAC sustavima
Vlažnost je količina vlage u zraku. Obično se mjeri kao postotak, nazvan relativna vlažnost, i u EU i u SAD-u. Kontrola vlažnosti osigurava unutarnju udobnost i sprječava probleme poput plijesni.
VOC – Volatni Organski Spojevi
Senzori VOC-a omogućuju HVAC sustavima automatsku prilagodbu ventilacije, poboljšavajući kvalitetu zraka detektiranjem štetnih plinova ili smanjujući izloženost kemikalijama. U AHU uređajima, senzori VOC-a detektiraju kontaminante, što pokreće sustav da poveća unos svježeg zraka ili poboljša filtraciju, održavajući čist i zdrav unutarnji okoliš.
Primjene mjerenja VOC-a u HVAC sustavima:
- Uredske zgrade: Senzori VOC-a detektiraju emisije iz uredskih uređaja i namještaja, osiguravajući zdravo radno okruženje.
- Škole: Praćenje VOC-a u učionicama pomaže održavanju kvalitete zraka, što je ključno za zdravlje učenika i njihovu koncentraciju.
- Zdravstvene ustanove: Senzori VOC-a su od esencijalne važnosti u bolnicama za praćenje kvalitete zraka, smanjujući rizik od zračnih kontaminanata.
- Industrijska okruženja: U tvornicama, senzori VOC-a osiguravaju kvalitetu zraka detektirajući štetne emisije iz kemikalija ili proizvodnih procesa.
- Stambene zgrade: Senzori VOC-a u kućama pomažu u održavanju kvalitete zraka, osobito u područjima s novom gradnjom ili renovacijama.
Primjena AHU (Air Handling Unit) u HVAC sustavima
U AHU uređajima, senzori VOC-a rade zajedno sa senzorima temperature i vlažnosti kako bi kontrolirali protok vanjskog svježeg zraka i održavali optimalnu kvalitetu unutarnjeg zraka u svakom trenutku.
Razine VOC-a utječu na dobrobit
Visoke razine VOC-a mogu uzrokovati glavobolje, vrtoglavicu i dugoročne zdravstvene rizike. Održavanje niskih razina VOC-a pomaže u osiguravanju ugodne i zdrave unutarnje atmosfere.
Kompenzacija razina VOC-a
Kompenzacije omogućuju recalibraciju senzora VOC-a na temelju specifičnih uvjeta, osiguravajući točno otkrivanje u područjima s potencijalnim promjenama kvalitete zraka, poput područja u blizini proizvodne opreme.
Primjene HVAC sustava
Senzori VOC-a pomažu u održavanju uravnoteženog unutarnjeg okoliša sprječavanjem prekomjerne kontaminacije unutarnjim zagađivačima, koji mogu negativno utjecati na udobnost i zdravlje korisnika. Dodatno, pomažu u izbjegavanju nepotrebno niskih razina VOC-a, smanjujući prekomjerni unos svježeg zraka i štedeći energiju.
Kvaliteta unutarnjeg zraka (IAQ)
The Indoor Air Quality (IAQ) index provides a rating of the overall air quality based on pollutants like VOCs, CO2, and particles. A good IAQ ensures that the indoor air is safe and comfortable for occupants.
Jedinice mjere: ppm, ppb
Volatni organski spojevi (VOC) su kemikalije koje se ispuštaju u zrak iz materijala poput boja ili sredstava za čišćenje. Obično se mjere u dijelovima na milijun (ppm) ili dijelovima na milijardu (ppb) kako bi se procijenila kvaliteta zraka. VOC uključuju plinove poput formaldehida, benzena i toluena.
BACnet Senzori – Često postavljana pitanja (FAQ)
BACnet je standardizirani komunikacijski protokol koji se koristi u sustavima automatizacije i kontrole zgrada kako bi omogućio različitim uređajima i sustavima, poput HVAC-a, rasvjete i sigurnosnih sustava, da komuniciraju međusobno. Saznajte više: https://www.ashrae.org/technical-resources/bookstore/bacnet
- Interoperabilnost: BACnet senzori mogu komunicirati s drugim uređajima koji podržavaju BACnet, bez obzira na proizvođača, čime se osigurava njihova integracija u širok raspon sustava automatizacije zgrada.
- Razmjena podataka: Ovi senzori mogu prenositi podatke poput temperature, vlažnosti, razina CO2, VOC-a i drugih okolišnih mjerenja u sustav za upravljanje zgradom (BMS) ili druge povezane uređaje. Ovi podaci se koriste za praćenje i kontrolu različitih sustava zgrade.
- Skalabilnost: BACnet senzori mogu se koristiti u sustavima automatizacije zgrada male i velike razmjere, čineći ih pogodnima za različite primjene, od pojedinačnih zgrada do cijelih kampusa.
- Fleksibilnost: Senzori su svestrani i mogu se koristiti u različitim sustavima zgrada, uključujući HVAC, rasvjetu, kontrolu pristupa i detekciju požara, pomažući u optimizaciji korištenja energije, poboljšanju udobnosti i povećanju sigurnosti.
- Učinkovitost: Korištenjem BACnet senzora, operateri zgrada mogu postići precizniju kontrolu okolišnih uvjeta, što dovodi do poboljšane energetske učinkovitosti i smanjenja operativnih troškova.
HVAC sustavi: Za praćenje i kontrolu temperature, vlažnosti i kvalitete zraka.
Sustavi rasvjete: Za prilagodbu rasvjete na temelju prisutnosti osoba ili razine prirodne svjetlosti.
Sigurnosni sustavi: Za integraciju s kontrolom pristupa i sustavima za nadzor.
Upravljanje energijom: Za praćenje potrošnje energije i optimizaciju potrošnje.
