Uđite u moderan ured, hotelsku sobu ili bolnički odjel i na zidu ćete pronaći mali uređaj koji ljudi jedva primjećuju. To je obično kompliment. Kada regulacija prostora radi kako treba, nitko o njoj ne govori. Kada ne radi, svi o njoj govore.
Alledio proizvodi dva uređaja upravo za to mjesto: Alledio OEM sobnu jedinicu Room Unit i Alledio OEM sobni regulator Room Controller. S udaljenosti od dva metra većina ih ljudi ne može razlikovati. To je namjerno. Razlika nije u onome što korisnik prostora vidi, nego u onome što se nalazi iza zidne ploče i u onome što uređaj treba učiniti kada prostor postane pretopao, zagušljiv ili prazan.
Ovaj članak objašnjava gdje se dva proizvoda podudaraju, gdje se njihove funkcije razilaze te kako odabrati pravi uređaj za projekt bez plaćanja mogućnosti koje se nikada neće koristiti.
Što je zajedničko objema uređajima
Počnimo s dijelom koji većinu ljudi iznenadi: na površini su ova dva proizvoda gotovo blizanci.
Korisničko sučelje potpuno je jednako. Isti zaslon, isti raspored, iste ikone i ista logika izbornika. Ako vaš tim za održavanje nauči koristiti jedan uređaj, naučio je koristiti oba. To je važnije nego što se na prvi pogled čini. U zgradi s različitim primjenama, gdje ventilokonvektor opslužuje otvoreni ured, a stropni radijantni paneli prostorije za sastanke, ne želite dva različita programa obuke i dvije različite skupine pritužbi.
Jednako je i korisničko iskustvo. Podešavanje zadane vrijednosti, upravljanje ventilatorom, rasporedi, ponašanje widgeta te način na koji se zaslon aktivira kada netko prođe pokraj njega. Oba uređaja ponašaju se na isti način, pa korisnici imaju dosljedno iskustvo na cijeloj etaži.
Oba uređaja imaju ugrađeni Wi-Fi, što otvara mogućnost konfiguracije, puštanja u rad i dijagnostike bez prijenosnog računala i kabela provučenog kroz stropni međuprostor. Oba također podržavaju daljinska ažuriranja firmvera, pa flota od nekoliko stotina uređaja ne znači nekoliko stotina posjeta lokaciji svaki put kada se poboljša funkcija ili ispravi posebnost u radu protokola.
Kada je riječ o mjerenju, oba su uređaja standardno opremljena senzorima temperature i relativne vlažnosti. Oba se mogu naručiti i s opcionalnim CO₂ senzorom za ventilaciju prema stvarnim potrebama prostora, kao i s detekcijom prisutnosti kada primjena zahtijeva snižavanje postavki tijekom odsutnosti korisnika, umjesto fiksnog vremenskog rasporeda.
Ako su vaši kriteriji odabira „kako izgleda, kako se koristi, što mjeri i kako se ažurira”, ova su dva proizvoda međusobno zamjenjiva. Odluka se donosi na drugom mjestu.
Gdje se zaista razlikuju
Iskren sažetak je jednostavan: OEM Room Unit vrlo je dobro korisničko sučelje i senzor, dok je OEM Room Controller vrlo dobro korisničko sučelje, senzor i upravljački uređaj u jednom kućištu.
Razliku možete zamisliti kao razliku između instrumenta u pilotskoj kabini i autopilota. Instrument pilotu prikazuje sve informacije i omogućuje podešavanja. Autopilot upravlja letom. Oboje pripadaju zrakoplovu, ali jedno nije zamjena za drugo.
OEM Room Unit namijenjen je zgradama u kojima upravljačka inteligencija već postoji negdje drugdje: u BMS regulatoru u elektro ormaru, uređaju u strojarnici ili na vlastitoj upravljačkoj ploči proizvođača ventilokonvektora. U takvom okruženju potrebna vam je lijepo oblikovana, pouzdana i dobro povezana točka interakcije na zidu – i ništa više.
OEM Room Controller namijenjen je zgradama u kojima želite upravljačku inteligenciju smjestiti izravno u prostor, uz izravno ožičenje prema ventilima, ventilatoru, zaklopci i terenskim senzorima. To znači manje uređaja iznad stropa, kraće kabelske trase i manje koordinacije između različitih izvođača.
Usporedba ulaza i izlaza
Ovdje je fizička razlika između uređaja najveća i upravo je to najbrži način da utvrdite treba li vašem projektu jedan ili drugi uređaj.
OEM Room Unit ima namjerno minimalan skup priključaka: Modbus i napajanje. To je cijela priča. Komunicira, mjeri i prikazuje. Ne preklapa ventil i ne upravlja ventilatorom jer za to nije ni namijenjen. Ta je jednostavnost prednost, a ne ograničenje – manje priključaka znači bržu instalaciju, manju potrebnu dubinu ugradnje i manje mogućih točaka kvara. Ujedno znači i povoljniju cijenu.
OEM Room Controller ima zaista koristan skup I/O ulaza i izlaza, dimenzioniran za poslovne i stambene primjene, a ne za natjecanje u broju stavki na tehničkom listu. Maksimalna konfiguracija uključuje 3 univerzalna izlaza, 2 univerzalna ulaza i 1 dodatnu univerzalnu točku koja se može konfigurirati kao ulaz ili izlaz. Svaka od tih točaka može biti analogna ili digitalna, što uređaj čini prilagodljivim vrlo različitim mehaničkim sustavima.
Upravo je ta prilagodljivost njegova glavna vrijednost. Modulacijski ventil 0–10 V, termoelektrični pogon, relej za trobrzinski ventilator, kontakt prozora, alarm kondenzata, udaljeni podni senzor ili senzor točke rosišta – sve to može se riješiti istom hardverskom platformom, samo drukčije konfiguriranom.
Upravljačka logika: opcionalna ili standardna
Druga stvarna razlika odnosi se na ponašanje firmvera, a ne na priključne stezaljke.
OEM Room Unit može se isporučiti s upravljačkom logikom ili bez nje, ovisno o zahtjevima ekosustava kupca. Neke tvrtke žele čisto sučelje koje samo šalje zadane vrijednosti i očitanja putem Modbusa nadređenom sustavu. Druge žele da OEM Room Unit sadrži dio lokalne logike. Obje su izvedbe moguće, a određuju se prema verziji proizvoda, zahtjevima projekta i zahtjevima proizvođača.
OEM Room Controller uvijek dolazi s upravljačkom logikom konfiguriranom za određenu primjenu ili više slučajeva uporabe. Ne postoji „prazna” verzija, jer je regulator bez upravljačke logike zapravo samo uteg u obliku termostata.

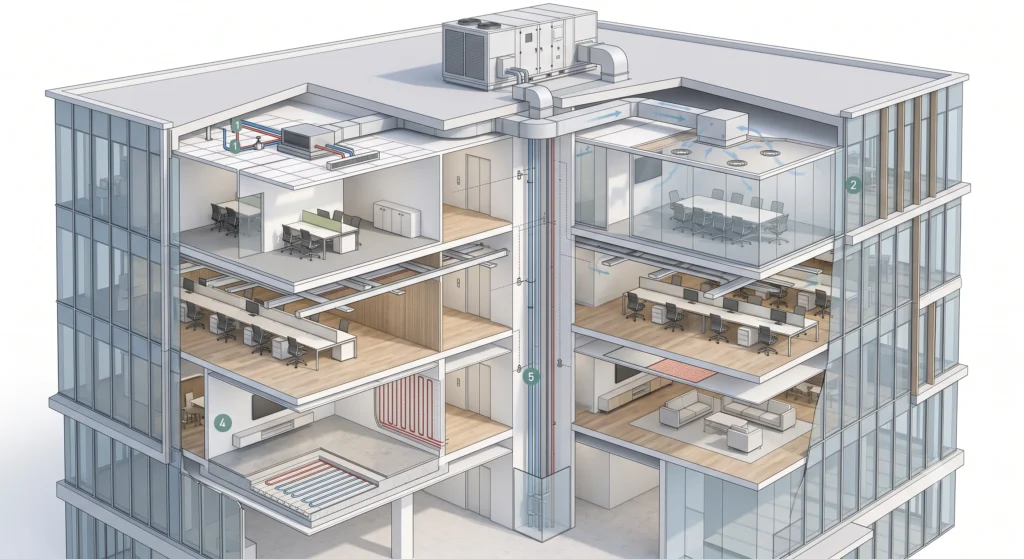

Primjena se odabire prema tome što je u prostoru zaista potrebno regulirati:
Ventilokonvektorske jedinice – 2-cijevno grijanje, 2-cijevno hlađenje, 2-cijevni sustav prebacivanja grijanja i hlađenja te 4-cijevni sustavi.
Dovod zraka iz klima-komore AHU – 2-cijevno grijanje, 2-cijevno hlađenje, 2-cijevni sustav prebacivanja grijanja i hlađenja, 4-cijevni sustav te VAV u master/slave konfiguracijama.
Hladne grede – uključujući VAV regulaciju dovoda svježeg zraka prema temperaturi, CO₂ ili VOC-u.
Radijantni sustavi – radijatorsko grijanje, podno grijanje, podno hlađenje, stropno grijanje, stropno hlađenje, zidno grijanje i zidno hlađenje.
Krovne klima-jedinice Rooftop Units.
Vrijedi se zadržati na posljednjoj skupini. Radijantni sustavi spori su i ne opraštaju nepromišljene strategije regulacije; posljedica može biti prekoračenje željene temperature ili pojava kondenzacije. Lokalna logika prilagođena primjeni, smještena u prostoru blizu senzora i pogona, u takvim sustavima nije luksuz.
Cijena i stvarno formiranje troška
OEM Room Unit nalazi se u povoljnijem cjenovnom razredu, a to je izravna posljedica hardverske izvedbe. Dva priključka umjesto cjelovitog I/O bloka, jednostavnija tiskana pločica i jednostavniji postupak ispitivanja. Ako projekt zahtijeva dvjesto zidnih uređaja, a upravljanje već postoji u ormaru, ušteda je značajna – i ponavlja se dvjesto puta.
Cijena OEM Room Controllera određuje se prema njegovoj konfiguraciji. Ne radi se o jednom fiksnom SKU-u s jednom fiksnom cijenom. Na trošak utječe stvarni broj specificiranih ulaza i izlaza, do najviše tri univerzalna izlaza, dva univerzalna ulaza i jednog univerzalnog ulaza ili izlaza. Jednostavan 2-cijevni ventilokonvektor s ventilom uključi/isključi i trobrzinskim ventilatorom ne treba cjenovno tretirati jednako kao 4-cijevnu primjenu s modulacijskim ventilom i kontaktnim signalom prozora.
U praksi najskuplja pogreška kod regulacije prostora nije odabir pogrešnog uređaja, nego predimenzioniranje svake prostorije za najzahtjevniji mogući slučaj. Andivi analizira stvarne slučajeve uporabe po pojedinim zonama i pomaže odabrati kombinaciju koja pokriva strojarske zahtjeve bez nepotrebnih priključaka u cijeloj zgradi.
OEM i white-label mogućnosti
Oba uređaja dostupna su kao OEM i white-label proizvodi, a ta mogućnost nije naknadno dodana standardnom kataloškom proizvodu. Proizvođači ventilokonvektora, klima-komora i toplinskih pumpi često trebaju sobni uređaj s vlastitim brendom, bojom kućišta, tekstovima izbornika i aplikacijskom logikom, bez financiranja potpunog programa razvoja vlastitog hardvera.
Andivi taj dio posla obavlja izravno: mogu se prilagoditi ponašanje firmvera, tipografija zaslona, predpostavke aplikacija, mapiranje protokola i dokumentacija. Ista se platforma pod imenom partnera može isporučiti kroz cijelu obitelj proizvoda. Ako opremu isporučujete na tržište, a ne ugrađujete je sami, to je obično važniji dio priče – zidni uređaj postaje dio vaše vlastite linije proizvoda, a ne uređaj treće strane koji kupac mora zasebno nabavljati.
Sažeta usporedna tablica
Kako odabrati između njih
Prije svega postavite jedno pitanje: gdje se u ovom projektu nalazi upravljačka logika?
Ako je odgovor „u elektro ormaru, strojarnici ili na vlastitoj ploči proizvođača opreme”, OEM Room Unit pravi je izbor. Dobivate potpuno korisničko sučelje, kompletan skup mjerenja i povezivost, bez plaćanja priključaka koje biste zatvorili i zaboravili.
Ako je odgovor „treba biti u prostoru, uz opremu kojom upravlja”, OEM Room Controller pravi je uređaj. Dobivate isto korisničko iskustvo na zidu, uz I/O točke i aplikacijsku logiku potrebnu za stvarno upravljanje ventilokonvektorom, hladnom gredom, VAV kutijom ili radijantnim krugom.
Oba uređaja dolaze s iste platforme, dijele isto sučelje i slijede isti put ažuriranja. To znači da se mogu slobodno kombinirati po etažama i zonama, a da korisnici prostora ili tim za upravljanje objektom uopće ne primijete da su na zidovima dva različita proizvoda. Što je, kada se vratimo na početak, zapravo i cijela poanta.
Kada trebate više izlaza: Alledio MR5

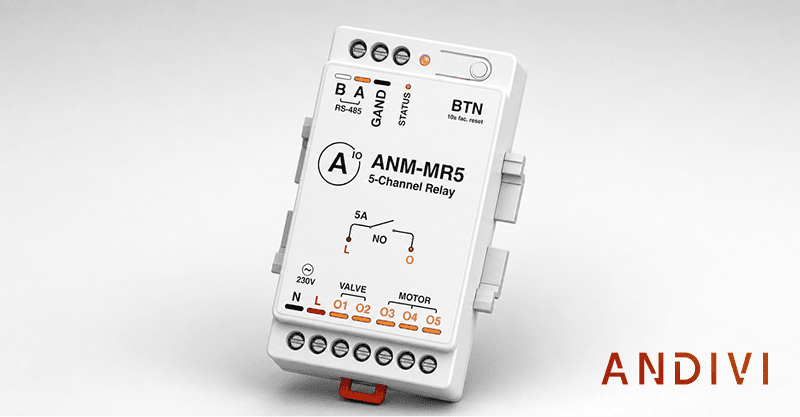

Postoji i treća mogućnost koja tiho rješava mnoge rasprave između elektro- i strojarskih izvođača. Alledio MR5 je kompaktan 5-kanalni RS485 Modbus relejni proširivač koji se montira na DIN šinu u ormaru te dodaje dodatne relejne izlaze OEM Room Unitu ili OEM Room Controlleru.
Upravlja trobrzinskim ventilatorom i dvama ventilima, omogućuje samostalno relejno preklapanje ili međusobno blokirano upravljanje zavjesama i roletama. Sve se odvija preko iste Modbus linije koja već povezuje zidni uređaj. Arhitektonska logika je jasna: senzori, korisničko sučelje i upravljačka strategija ostaju u prostoru, dok se energetsko preklapanje ventilatora, ventila, rasvjetnih krugova i motora sjenila premješta u elektro ormar, gdje i pripadaju opterećenja od 230 V.
Za puštanje u rad nije potreban nikakav softver – Modbus adresa postavlja se tipkom i brojem treptaja. To je mala, ali dobrodošla pojednostavnjenost pri kraju dugotrajnog opremanja objekta.
Kontaktirajte nas
Recite Andiviju koje je sustave potrebno regulirati u prostoru, a mi ćemo vam pomoći odabrati optimalnu kombinaciju Alledio OEM sobne jedinice Room Unit, Alledio OEM sobnog regulatora Room Controller i uređaja MR5.
