BACnet prostorijski senzor lebdećih čestica PM2.5 kombinira mjerenje temperature, relativne vlažnosti i detekciju čestica (PM2.5). Ovaj višesenzorski uređaj podržava protokole BACnet MSTP i BACnet IP.
ANB-THPM2.5 je namijenjen za automatizaciju zgrada u uredima, školama, zdravstvenim ustanovama, stambenim zgradama, industrijskim prostorima i javnim površinama.
Komunikacijski protokoli podržani u ANB-THPM2.5:
- BACnet MSTP
- BACnet IP
- Modbus RS485
Alternativne verzije BACnet senzora:
- ANB-T– BACnet temperaturni senzor
- ANB-TH – BACnet temperaturni i senzorski uređaj za vlagu
- ANB-THPV– BACnet temperaturni senzor, senzor za vlagu, tlak, VOC
- ANB-THPC– BACnet temperaturni senzor, senzor za vlagu, tlak, CO2
- ANB-THPVC – BACnet temperaturni senzor, senzor za vlagu, tlak, CO2, VOC
- ANB-THPVCP– BACnet multisenzorski uređaj: temperaturni senzor, senzor za vlagu, tlak, CO2, VOC, prisutnost
Varijante boja
bijelo kućište senzora
crno kućište senzora
Product number
Product number: ANB-THPM2.5
Tehnički podaci za BACnet senzor lebdećih čestica – ANB-THPM2.5 senzor
| Napajanje | AC: 24 VAC DC: 12-35 V; maksimalna očekivana snaga: 1,1 W |
| Komunikacijski protokoli | BACnet MSTP BACnet IP Modbus RS485 |
| Raspon mjerenja | Temperatura: -40°C to +125° Vlažnost: 0 – 100 % PM2.5: 0–1000 µg/m³ |
| Točnost | Temperatura: prosječno ±0,5 °C (pri 0 – 65 °C); na zahtjev: ±0,2 °C Relativna vlažnost: ±1,8% RH (30 – 70%), ±2% RH (10–30%, 70–90%); na zahtjev: ±1% RH PM2.5: ±10 µg/m³ (0–100 µg/m³), ±10% izmjerenog podatka (101–1000 µg/m³) |
| Rezolucija | Temperatura: 0,1 °C Vlaga: 0,1% RH PM2.5: 1 µg/m³ |
| Radna temperatura | PM2.5 sensor: od -10 °C do +40 °C Senzor temperature: od -40°C to +125°C |
| Uvjeti okoline | Od -10 °C do +50 °C maks. 85% RH, bez kondenzacije |
| Radna vlažnost | 0–95% RH (bez kondenzacije, PM2.5 senzor) |
| Spojevi | Utičnice sa vijcima za kabel od 0,3 do 1,5 mm |
| Kabel za napajanje | Zaštićeni, parni uvijeni kabel 0,75 mm do 1 mm. Ekran uzemljen samo na strani kontrolera. |
| Komunikacijski kabel | Uvijeni par s drenažnim žicom i folijskim omotom ili ekvivalentno. Mora biti prikladan za RS485 standard. |
| Zaštita od prodora | IP30 |
| Dimenzije proizvoda | 87 mm × 87 mm × 19 mm Senzorski element: 4,2 × 3,5 × 3 mm (PM2.5) |
| Težina proizvoda | 55 g |
| Dimenzije pakiranja | 115 mm × 115 mm × 42 mm (zaštitna kutija) |
| Zemlja podrijetla | Slovenia, EU |
| Garancija | 1 godina |
| Vrsta PM2.5 senzora | optički, laserski |
| Vrijeme odziva | Tipično: <10 s (90% konačne vrijednosti) |
Kako tumačiti vrijednosti PM2.5: kvaliteta zraka i učinak na zdravlje
PM2.5 senzor omogućuje precizno praćenje koncentracije sitnih čestica u zraku manjih od 2.5 mikrometara. Ove čestice predstavljaju jedan od najvažnijih pokazatelja kvalitete zraka u zatvorenom i otvorenom prostoru, budući da mogu prodrijeti duboko u dišni sustav i negativno utjecati na zdravlje ljudi. Razumijevanje izmjerenih vrijednosti PM2.5 ključno je za pravodobno djelovanje i zaštitu zdravlja, osobito za osjetljive skupine stanovništva.
Donja tablica pokazuje kako različite koncentracije PM2.5 utječu na kvalitetu zraka i zdravlje ljudi.
Tablica 1: Specifični AQI za PM2.5 i upozorenja prema EPA smjernicama
| Granične vrijednosti PM2.5 (µg/m³, 24-satni prosjek) | Kategorija indeksa kvalitete zraka (AQI) | Opis indeksa kvalitete zraka |
|---|---|---|
| 0.0 – 12.0 | Dobro | Kvaliteta zraka je zadovoljavajuća, onečišćenje zraka ne predstavlja ili predstavlja zanemariv rizik. |
| 12.1 – 35.4 | Umjereno | Kvaliteta zraka je prihvatljiva. Međutim, za neke osobe, posebno one koje su neobično osjetljive na onečišćenje, može postojati rizik. |
| 35.5 – 55.4 | Nesigurno za osjetljive skupine | Pripadnici osjetljivih skupina mogu osjetiti učinke na zdravlje. Šira populacija je manje izložena riziku. |
| 55.5 – 150.4 | Nezdravo | Neki članovi opće populacije mogu osjetiti učinke na zdravlje; pripadnici osjetljivih skupina mogu imati ozbiljnijih zdravstvenih posljedica. |
| 150.5 – 250.4 | Vrlo nezdravo | Zdravstveno upozorenje: rizik za zdravlje je povećan za sve. |
| > 250.4 | Opasno | Zdravstveno upozorenje zbog izvanrednih uvjeta: svi bi mogli biti pogođeni. |
BACnet senzor lebdećih čestica PM2.5 – Puštanje u rad

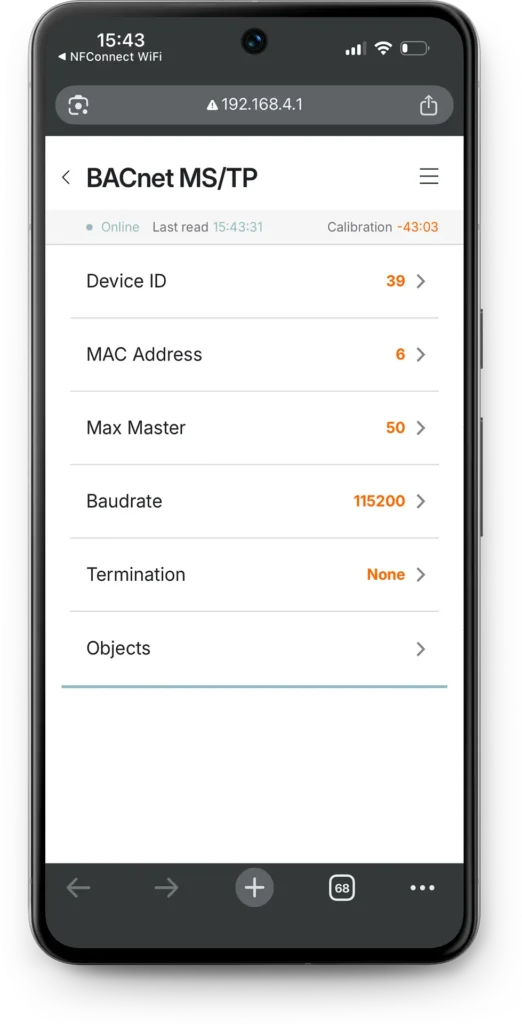

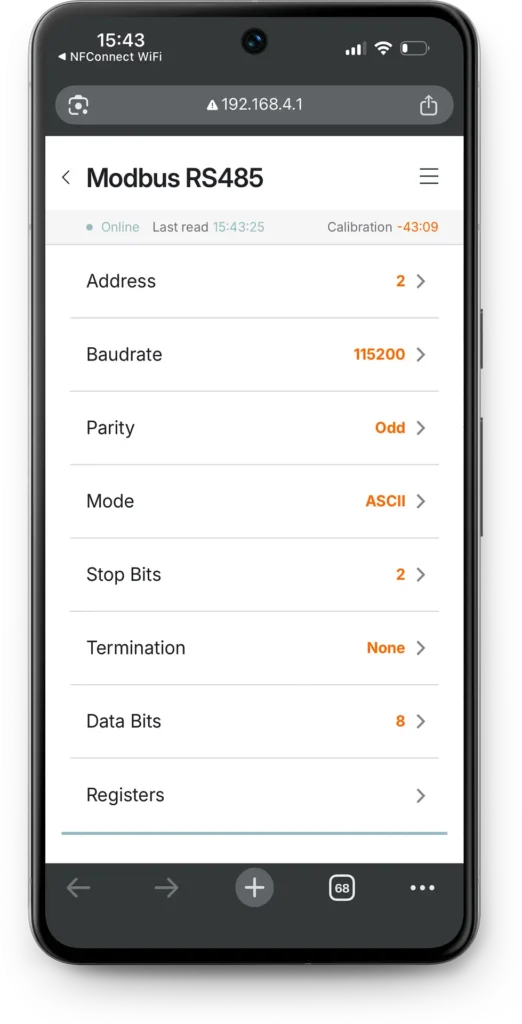

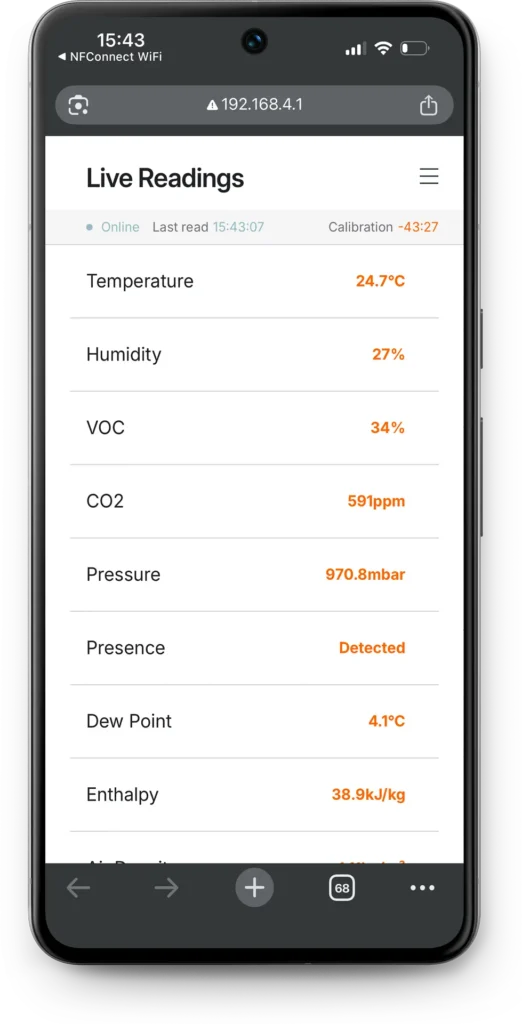

Postavljanje senzora je izuzetno jednostavno. Dovoljno je dodirnuti senzor svojim pametnim telefonom kako bi se automatski pokrenula mobilna web aplikacija u vašem pregledniku. Ovo vam omogućuje jednostavno postavljanje svih potrebnih Modbus ili BACnet postavki, eliminirajući potrebu za podešavanjem malih DIP prekidača. Intuitivan proces osigurava da je senzor spreman za nesmetanu integraciju s vašim sustavom u samo nekoliko trenutaka.
Ovo rješenje je neovisno o uređaju i ne zahtijeva preuzimanje aplikacija, jer alat za konfiguraciju radi izravno unutar web preglednika vašeg pametnog telefona.
Tehnički list
ANB-THPM2.5
Upute za uporabu ANB-THPM2.5
OEM Bacnet senzor
Andivi BACnet Senzori mogu se isporučiti kao OEM senzori, omogućujući tvrtkama da ih besprijekorno integriraju u svoj portfelj proizvoda i sustava, uz punu kompatibilnost sa standardiziranim protokolima.
Nudimo sljedeće OEM usluge:
- Prilagođeno označavanje proizvoda s vašim logotipom i brojem proizvoda.
- Prilagođene oznake pakiranja, uključujući vaš logotip i broj proizvoda.
- Prilagodba tehničke dokumentacije s vašim brendom i logotipom.
- Prilagodba web aplikacije s vašim logotipom, paletom boja i identitetom brenda.
- “Protocol Lock” – zaključavanje senzora na jedan od odabranih komunikacijskih protokola: BACnet IP, BACnet MSTP, Modbus RS485.
