SE Elektronic senzori predstavljaju pouzdanu mjernu razinu za naprednu automatizaciju objekata, posebno u HVAC sustavima i modernim pametnim zgradama. Sve opisane SE proizvode mogu naručiti kupci iz Slovenije i Hrvatske putem poduzeća Andivi, koji je ovlašteni zastupnik za ta tržišta.
Uvod: nakon kontrolera sada senzori
U prvom blogu predstavili smo napredne kontrolere SE Elektronic (serija E‑DDC) koji djeluju kao „mozak“ sustava za automatizaciju objekata – od centralnog upravljanja do integracije u nadzorne BMS sustave. U ovom nastavku fokus stavljamo na senzoriku SE Elektronic, koja predstavlja „osjetila“ sustava i omogućuje precizno mjerenje temperature, vlage, tlaka i kvalitete zraka za pouzdanu regulaciju.
SE Elektronic u segmentima „Sensorik, Aktorik für F‑Bus“ i „Sensorik, Aktorik konventionell“ nudi široku paletu senzora za primjenu u prostorijama, kanalima, cjevovodima i na otvorenom, što omogućuje cjelovit nadzor klimatskih i procesnih parametara u zgradama. U kombinaciji s SE kontrolerima dobivate potpun lanac od mjerenja do regulacije, što je idealno za energetski učinkovite i pametne objekte.
F‑Bus temperaturni senzori SE Elektronic
Za F‑Bus komunikaciju SE Elektronic nudi više specijaliziranih temperaturnih senzora koji pokrivaju različite načine ugradnje i primjene. Među ključnim modelima su vanjski senzor F‑SWT (vanjski temperaturni senzor Pt1000, –35 do 70 °C, IP65) te sobni senzor F‑SRT (bijeli sobni temperaturni senzor Pt1000, 0 do 50 °C, IP20) za precizno mjerenje temperature u prostorima i na otvorenom.
Za primjene na cjevovodima i u kanalima dostupni su potopni senzori F‑STT u različitim duljinama (F‑STT‑100‑6, F‑STT‑150‑6, F‑STT‑200‑6, F‑STT‑300‑6) te kanalni senzori F‑SKT‑200‑4 i F‑SKT‑300‑4, svi s mjernim područjem otprilike –35 do 100 °C i zaštitom IP65. Za montažu na kabel ili izravno na cijev dostupni su i F‑SVT‑2M/F‑SVT‑6M (kabelski temperaturni senzori Pt1000) te F‑SAF (prisloni senzor za cijevi s mjernim područjem –35 do 100 °C), pogodni za kotlovnice, distribuciju topline i druge tehničke prostore.
Pregled F‑Bus temperaturnih senzora
| Model | Tip senzora | Kratak opis |
|---|---|---|
| F‑SWT | Vanjski temperaturni senzor | Pt1000 senzor za mjerenje vanjske temperature, robusno kućište IP65, pogodan za fasade i vanjske tehničke prostore. |
| F‑SRT | Sobni temperaturni senzor | Elegantni bijeli sobni Pt1000 senzor za precizno mjerenje temperature u uredima i prostorijama, zaštita IP20. |
| F‑STT‑100/150/200/300 | Potopni temperaturni senzori | Potopni Pt1000 senzori različitih duljina za mjerenje temperature u cjevovodima, spremnicima i energetskim sustavima (oko –35 do 100 °C, IP65). |
| F‑SKT‑200/300 | Kanalni temperaturni senzori | Pt1000 senzori za ugradnju u zračne kanale, idealni za ventilacijske i klimatizacijske sustave. |
| F‑SVT‑2M/6M | Kabelski temperaturni senzori | Kabelski Pt1000 senzori s različitim duljinama kabela za fleksibilnu montažu na raznim pozicijama sustava. |
| F‑SAF | Prisloni senzor za cijevi | Pt1000 senzor za montažu na cijev, pogodan za mjerenje temperature grijnih i rashladnih vodova bez zahvata u medij. |

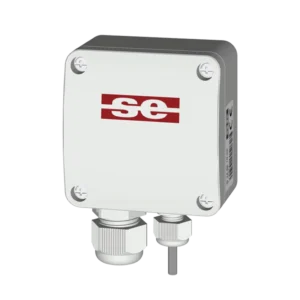

Vanjski temperaturni senzor
Kombinirani senzori za temperaturu i vlagu
Gdje je, osim temperature, bitna i vlaga, SE Elektronic nudi više kombiniranih senzora za F‑Bus, koji olakšavaju projektiranje i montažu. Model F‑SRTH je sobni senzor za temperaturu i vlagu (0–50 °C, 0–100% r.v., IP30), prikladan za poslovne prostore, urede i javne objekte gdje je važno stabilno i ugodno boravišno okruženje.
Za zahtjevnije HVAC primjene u kanalima namijenjeni su senzori F‑SKTH PE i F‑SKTHVOC PE, koji mjere temperaturu i vlagu u rasponu otprilike –35/–10 do 80/50 °C i 0–100% r.v., a ugrađena je i logika za izračun entalpije, točke rosišta, apsolutne vlage i drugih parametara. Takvi senzori omogućuju precizniju regulaciju klimatizacijskih uređaja, rekuperacije i ovlaživača te pomažu optimizirati potrošnju energije.
Pregled kombiniranih senzora (T + RH)
| Model | Tip senzora | Kratak opis |
|---|---|---|
| F‑SRTH | Sobni T + RH senzor | Kombinirani sobni senzor za temperaturu i relativnu vlagu, prikladan za urede, učionice i javne prostore. |
| F‑SKTH PE | Kanalni T + RH senzor | Kanalni senzor za temperaturu i vlagu s integriranim izračunima entalpije, točke rosišta i apsolutne vlage za naprednu HVAC regulaciju. |
| F‑SKTHVOC PE | Kanalni T + RH + VOC senzor | Kanalni senzor koji, uz temperaturu i vlagu, mjeri i VOC indeks, idealan za ventilacijske sustave s fokusom na kvalitetu zraka. |

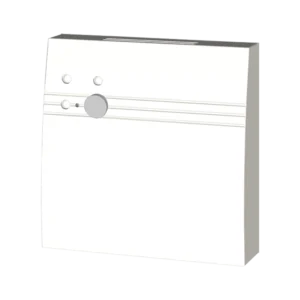

Sobni T + RH senzor
Senzori kvalitete zraka: CO₂ i VOC
Za moderne pametne zgrade, škole, urede i druge prostore gdje je kvaliteta zraka ključna, SE Elektronic nudi napredne sobne senzore CO₂ i VOC. Model F‑SRCO2 kombinira mjerenje temperature, vlage i CO₂ (npr. 400–2000 ppm), omogućuje automatsku ili ručnu kalibraciju i podešavanje graničnih vrijednosti za optičke i zvučne alarme pri prekoračenju zadanih razina CO₂.
Model F‑SRVOC kombinira temperaturu, vlagu i VOC indeks (0–500), čime omogućuje nadzor prisutnosti hlapivih organskih spojeva i opće kvalitete zraka u prostoru. Takvi senzori idealni su za primjene u kojima želite automatizirano prilagođavati ventilaciju stvarnoj opterećenosti prostora i prisutnosti ljudi, što povećava udobnost i smanjuje energetske troškove.
Pregled senzora kvalitete zraka
| Model | Tip senzora | Kratak opis |
|---|---|---|
| F‑SRCO2 | Sobni CO₂ + T + RH senzor | Sobni senzor koji mjeri CO₂, temperaturu i vlagu, s mogućnošću kalibracije i podesivim alarmnim pragovima za vizualnu i zvučnu signalizaciju. |
| F‑SRVOC | Sobni VOC + T + RH senzor | Sobni senzor za VOC indeks, temperaturu i vlagu, namijenjen nadzoru kvalitete zraka i prilagodbi ventilacije stvarnom opterećenju prostora. |
| F‑SKCO2 | Kanalni CO₂ senzor | Kanalni CO₂ senzor s mogućnošću priključenja vanjskog T/RH senzora, prikladan za nadzor dovodnog ili odvodnog zraka u ventilacijskim sustavima. |

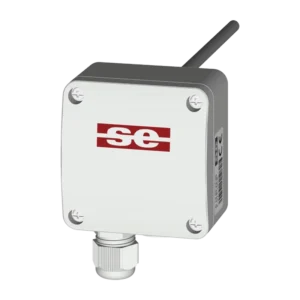

Kanalni CO₂ senzor
F‑Bus senzori kao dio cjelokupnog sustava
F‑Bus senzori SE Elektronic (temperaturni, senzori vlage, CO₂, VOC te diferencijalni tlačni senzor F‑SDP‑50‑1) konstruirani su za izravnu integraciju u F‑Bus mrežu, što pojednostavljuje ožičenje i komunikaciju s kontrolerima. Diferencijalni tlačni senzor F‑SDP‑50‑1 (–50 do 50 hPa, IP54) idealan je za nadzor tlaka u kanalima, filtrima i ventilacijskim sustavima te omogućuje učinkovitu regulaciju ventilatora i nadzor stanja filtara.
Zajedno s univerzalnim IO modulima, ventilnim pogonima i pogonima zaklopki iz istog kataloga, F‑Bus senzori čine modularan i proširiv sustav za automatizaciju HVAC i tehničkih instalacija. Budući da su senzori projektirani na Pt1000 standard i tipična mjerna područja, njihova je integracija jednostavna i u kombinaciji s drugim sustavima odnosno BMS platformama.
Pregled F‑Bus senzora i IO modula
| Model | Tip senzora / modula | Kratak opis |
|---|---|---|
| F‑SDP‑50‑1 | Diferencijalni tlačni senzor | F‑Bus senzor za mjerenje razlike tlaka –50 do 50 hPa, idealan za nadzor filtara, tlak u kanalima i regulaciju ventilatora. |
| F‑FM‑AM | Univerzalni IO modul | Modul s univerzalnim ulazima i izlazima za povezivanje različitih senzora i aktuatora u F‑Bus/Modbus okruženje. |
| F‑UNI‑IO V20 | Prošireni univerzalni IO modul | Napredniji IO modul s više univerzalnih ulaza te analognim i digitalnim izlazima za složenije primjene. |
Konvencionalna senzorska tehnika za klasične primjene
Uz F‑Bus senzore, SE Elektronic nudi i klasične (konvencionalne) senzore bez F‑Bus komunikacije, koje je moguće spojiti na različite regulacijske sustave. Tu spadaju sobni senzori SRT‑UP 55 i SRT‑PT1000, potopni senzori STT‑xxx‑PT1000, kanalni senzori SKT‑300‑4‑PT1000, kabelski senzori SVT‑6M‑PT1000 te Rauchgas senzor SVTRG‑PT1000 s proširenim mjernim područjem do približno 200 °C.
Ovi senzori pogodni su za projekte u kojima se koristi klasično ožičenje i analogni signali, a istovremeno želite kvalitetu i pouzdanost SE Elektronic i u jednostavnijim sustavima. Zahvaljujući standardnom Pt1000 senzoru, omogućuju jednostavno povezivanje na većinu regulacijskih uređaja i BMS sustava koji se koriste na tržištu.
Pregled konvencionalnih senzora
| Model | Tip senzora | Kratak opis |
|---|---|---|
| SRT‑UP 55 / SRT‑PT1000 | Sobni temperaturni senzori | Klasični sobni Pt1000 senzori za ugradnju podžbukno ili nadžbukno u standardne 55 mm okvire. |
| STT‑xxx‑PT1000 | Potopni temperaturni senzori | Potopni Pt1000 senzori različitih duljina za primjene u cjevovodima i spremnicima, s dobrom mehaničkom zaštitom (IP65). |
| SKT‑300‑4‑PT1000 | Kanalni temperaturni senzor | Klasični kanalni Pt1000 senzor za mjerenje temperature zraka u ventilacijskim kanalima. |
| SVT‑6M‑PT1000 | Kabelski temperaturni senzor | Kabelski Pt1000 senzor s 6 m kabela za fleksibilno polaganje i montažu na mjestima gdje je ugradnja kućišta otežana. |
| SVTRG‑PT1000 | Rauchgas temperaturni senzor | Kabelski Pt1000 senzor za više temperature dimnih plinova, pogodan za kotlovnice i dimovodne sustave. |

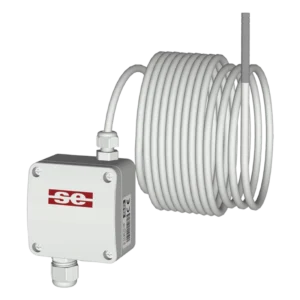

Kabelski temperaturni senzor
SE senzori kod Andivija i najava sljedećih članaka
Svi opisani SE senzori – od F‑Bus temperaturnih, kombiniranih senzora za temperaturu i vlagu, CO₂/VOC senzora pa do konvencionalnih mjernih elemenata – dostupni su putem poduzeća Andivi, koje je ovlašteni zastupnik SE Elektronic za Sloveniju i Hrvatsku.
Ovaj članak je drugi u seriji blogova o SE Elektronic – u prvom smo predstavili napredne kontrolere za automatizaciju objekata, dok smo se ovdje fokusirali na senzoriku, koja tim kontrolerima osigurava pouzdane podatke. U narednim mjesecima detaljnije ćemo predstaviti još sobnu automatizaciju i poslužne / HMI elemente (korisnička sučelja, sobne jedinice i panele), kako biste dobili potpunu sliku o tome kako SE rješenja u kombinaciji s Andivi podrškom mogu zaokružiti vaš projekt u modernu, učinkovitu i pametnu zgradu.
