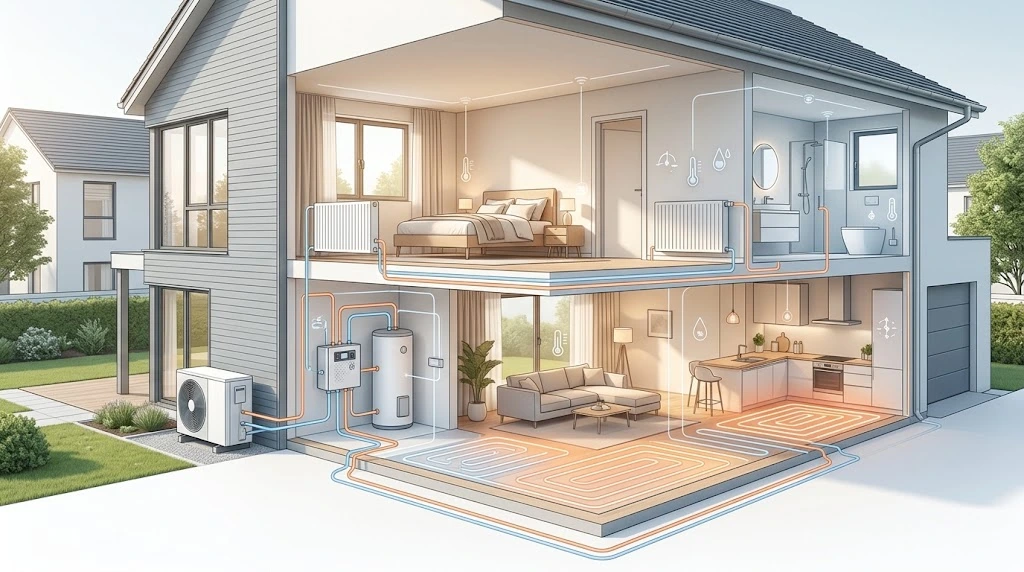

Sobni regulator za stambene dizalice topline omogućuje mnogo više od samog povećanja ili smanjenja zadane temperature. Dizalici topline daje jasan signal o tome što se događa ondje gdje ljudi zaista borave: u prostoru.
To zvuči očito. Ipak, mnoge instalacije dizalica topline i dalje rade prvenstveno na temelju temperature vode, vanjske temperature ili osnovnog zahtjeva uključi/isključi. Ti su signali važni, ali ne daju potpunu sliku. Dobro osmišljen sobni regulator popunjava tu prazninu. Dizalicu topline pretvara iz uređaja koji proizvodi toplu vodu u sustav koji aktivno upravlja udobnošću.
Za OEM proizvođače koji razvijaju pakete stambenih dizalica topline, sobni je regulator i praktičan način za stvaranje ujednačenog korisničkog iskustva, bez potrebe za razvojem svakog sučelja, senzora i dijela upravljačke logike od nule. Tu svoje mjesto imaju Alledio OEM sobni regulator Room Controller i Alledio sobna jedinica.
Stambene dizalice topline nisu jedna jedinstvena primjena
Tržište stambenih zrak-voda dizalica topline s rashladnim sredstvom R290 obuhvaća više skupina uređaja, koje se najčešće razlikuju prema ciljanoj klimi, rasponu snage, električnom napajanju i razini upravljanja.
S jedne strane nalaze se snažnije jedinice za hladniju klimu. Ti su modeli projektirani da zadrže korisni ogrjevni učinak i pri niskim vanjskim temperaturama, a istodobno isporučuju visoke temperature polaznog voda. Njihova je glavna namjena često obnova postojećih sustava: zamjena kotlova na fosilna goriva u kućama s postojećim radijatorima, slabijom toplinskom izolacijom ili kombinacijom radijatorskih i podnih krugova grijanja.
Takve su jedinice obično dostupne u izvedbama približno 4 kW, 6 kW i 10 kW, a modeli veće snage mogu biti jednofazni ili trofazni. Mogu podržavati temperaturu vode do 75 °C, zbog čega su prilagodljivije postojećim sustavima grijanja i pripremi potrošne tople vode. Tih rad, kompaktan dizajn vanjske jedinice, upravljanje putem dodirnog zaslona, Wi‑Fi povezivost i pristup putem aplikacije postali su standardna očekivanja, a ne rijetke dodatne značajke.
S druge strane nalaze se standardne jedinice za umjerenu klimu, namijenjene kućama s manje zahtjevnim zimskim uvjetima i sustavima grijanja koji učinkovito rade pri nižim temperaturama vode. Uobičajene snage su približno 6 kW, 8 kW i 12 kW, također u jednofaznim ili trofaznim izvedbama, ovisno o veličini sustava i lokalnoj električnoj infrastrukturi.
Dvije skupine uređaja na prvi pogled mogu djelovati slično. Obje mogu grijati dom, pripremati potrošnu toplu vodu i u nekim slučajevima omogućiti hlađenje. Međutim, njihovi zahtjevi za upravljanje mogu se znatno razlikovati.
Sustav za obnovu objekta u hladnoj klimi može zahtijevati precizniju koordinaciju radijatora, dodatnog izvora grijanja, potrošne tople vode i ograničenja rada pri visokim temperaturama. Niskotemperaturni sustav u suvremenom domu može se više oslanjati na vremensku kompenzaciju, podno grijanje, hlađenje, upravljanje zonama i tihi rad.
Zato je generički termostat često pregrubo rješenje. Sobni regulator za stambene dizalice topline treba podržavati logiku cijelog sustava, a ne samo prikazivati brojčanu vrijednost temperature na zidu.
Poveznica između dizalice topline i životnog prostora
Upravljač dizalice topline obično je odgovoran za zaštitu i rad rashladnog i hidrauličkog sustava. Nadzire radne uvjete kompresora, temperature vode, cikluse odmrzavanja, crpke, ventile, električne grijače, greške i sigurnosna ograničenja.
Sobni regulator ima drukčiju ulogu: prenosi zahtjeve za udobnošću.
Dizalicu topline možete zamisliti kao strojarnicu broda. Za siguran rad potrebne su joj detaljne tehničke informacije. Sobni regulator je na zapovjednom mostu i potrebe korisnika pretvara u jasne zahtjeve na koje sustav može odgovoriti.
U tipičnoj stambenoj instalaciji sobni regulator može omogućiti:
Mjerenje i podešavanje sobne temperature
Prilagodbu zadane temperature za grijanje i hlađenje
Odabir načina rada, kao što su udobnost, eco, odsutnost, pripravnost ili zaštita od smrzavanja
Tjedne rasporede i vremenske programe
Prebacivanje između grijanja i hlađenja
Ulaz za detekciju prisutnosti ili kontakt prozora
Upravljanje ventilokonvektorom kada su potrebni hlađenje ili brži odziv prostora
Lokalni prikaz alarma, temperatura i radnog stanja
Daljinsko povezivanje, ovisno o OEM arhitekturi sustava
Alledio sobna jedinica ne mora, niti bi trebala, zamijeniti vlastiti upravljač dizalice topline. U mnogim je sustavima ispravnije da djeluje kao dio jasne hijerarhije upravljanja.
Dizalica topline zadržava odgovornost za sigurnu proizvodnju vode za grijanje ili hlađenje. Sobni regulator odlučuje treba li pojedinoj zoni ta energija, koja je razina udobnosti potrebna i kada korisnik želi smanjiti rad sustava.
Takav je pristup posebno koristan u domovima s promjenjivom prisutnošću stanara. Kuća ne zahtijeva jednake postavke udobnosti u deset sati prijepodne radnim danom i u devetnaest sati, kada se ukućani vraćaju. Sobna jedinica može upravljati tom razlikom bez potrebe da vlasnik stalno prilagođava postavke temperature vode skrivene u tehničkom izborniku.
Što se može regulirati kod različitih izvedbi dizalica topline?
Bez obzira radi li se o kompaktnoj jedinici manje snage, sustavu za obnovu objekta u hladnoj klimi ili većem trofaznom modelu, sobna regulacija može podržati mnoge iste funkcije. Razlike su najčešće u opsegu sustava i složenosti hidraulike.
Sobni regulator može podržati i pomak zadane vrijednosti, umjesto jednostavnog upravljanja uključi/isključi. To je često prikladnije za dizalice topline, osobito kod niskotemperaturnih sustava.
Umjesto da dizalici topline svakih nekoliko minuta šalje poruku „radi” ili „stani”, regulator može, prema uvjetima u prostoru, zatražiti manju prilagodbu ciljne temperature vode. Ako je soba nešto hladnija od zadane temperature, može zatražiti umjereno povećanje. Ako su solarni dobici ili kuhanje već zagrijali prostor, može smanjiti zahtjev.
Takva je regulacija manje slična naglom izmjenjivanju pritiska na papučicu gasa i kočnice, a više održavanju ujednačene brzine na autocesti.
Ulazi: što regulator može pratiti
Ulazi sobnog regulatora za stambene dizalice topline određuju koliko informacija o uvjetima sustav ima na raspolaganju. Više podataka ne znači automatski bolji sustav, ali pravilno odabrani ulazi mogu znatno poboljšati rad.
Najčešći je ulaz ugrađeni osjetnik sobne temperature. To je osnova jer regulatoru daje izravno mjerenje prostora u kojem ljudi borave.
Dodatni ulazi mogu uključivati:
Vanjski osjetnik sobne temperature za prikladnije mjerno mjesto
Podni osjetnik za zaštitu podnog grijanja ili regulaciju ugodnosti poda
Kontakt prozora za smanjenje ili zaustavljanje zahtjeva kada je prozor otvoren
Senzor prisutnosti za načine rada udobnosti i sniženja
Senzor vlage za primjene hlađenja i zaštitu od kondenzacije
Digitalni ulaz s upravljača dizalice topline, primjerice za grešku, omogućeno grijanje, omogućeno hlađenje ili prioritet potrošne tople vode
Daljinski ulaz za omogućavanje rada iz sustava upravljanja zgradom, pametnog kućnog pristupnika, kartičnog prekidača u hotelu ili sustava upravljanja energijom
Kontakt energetske tarife ili pametne mreže, kada sustav treba reagirati na povoljnija razdoblja cijene električne energije ili ograničenja mreže
Stambene dizalice topline same po sebi obično koriste više ulaza od same sobne temperature. Tipični primjeri uključuju temperaturu spremnika potrošne tople vode, temperaturu polaznog i povratnog voda, vanjsku temperaturu, tlak vode, zonske termostate, kontakte pametne mreže i impulsne ulaze brojila električne energije.
Cilj nije preopteretiti vlasnika podacima. Cilj je regulatoru osigurati dovoljno informacija za tiho i smisleno donošenje odluka u pozadini.
Izlazi: čime regulator može upravljati
Izlazi su dio u kojem sobni regulator postaje koristan za mnogo više od prikaza temperature. Ovisno o instalaciji i OEM izvedbi, izlazi mogu upravljati ili zatražiti:
Omogućavanje ili onemogućavanje rada dizalice topline
Zahtjev za grijanjem ili hlađenjem
Pogone zonskih ventila
Termoelektrične pogone na razdjelnicima podnog grijanja
Cirkulacijske crpke
Brzine ventilatora ventilokonvektora
Motorizirane miješajuće ventile
Zahtjev za ubrzanu pripremu potrošne tople vode
Zahtjev za uključivanje dodatnog grijača
Alarmni relej ili prikaz stanja
Naredbe putem Modbusa ili drugih komunikacijskih protokola
U tipičnom sustavu zrak-voda dizalice topline vanjske upravljačke točke mogu uključivati crpku potrošne tople vode, električni grijač, motorizirani troputni ventil, dodatne cirkulacijske crpke, upravljanje miješajućim ventilom i osjetnik spremnika potrošne tople vode.
Odgovarajući izlazni način za sobni regulator ovisi o arhitekturi sustava. Jednostavna instalacija može za zahtjev za grijanjem koristiti beznaponski relej. Napredniji sustav može koristiti izlaz 0–10 V, PWM, triac izlaze, relejne izlaze ili digitalnu sabirnicu poput Modbusa ili BACneta.
Praktično je pravilo jednostavno: sobni regulator treba upravljati prostorom i zonom, a upravljač dizalice topline treba štititi i voditi rad dizalice topline. Kada obje strane imaju jasno definirane odgovornosti, sustav je lakše pustiti u rad, podesiti i objasniti korisniku.
Alledio OEM sobni regulatori i sobne jedinice
Alledio OEM sobni regulatori Room Controller i Alledio OEM sobne jedinice namijenjeni su proizvođačima dizalica topline i integratorima sustava koji trebaju sobno sučelje usklađeno s vlastitom ponudom proizvoda. Ne radi se samo o generičkom regulatoru s novim logotipom na prednjoj strani. Cilj je razviti rješenje za regulaciju prostorije koje odgovara logici sustava proizvođača, jeziku njegova brenda i predviđenoj primjeni.
Korisničko sučelje regulatora, raspored zaslona, ikone, načini rada, opcije senzora i komunikacijski protokol mogu se konfigurirati prema sustavu dizalice topline. To može biti jednostavna sobna jedinica za kompaktnu instalaciju podnog grijanja ili napredniji regulator za domove s više zona, ventilokonvektorima, grijanjem i hlađenjem, potrošnom toplom vodom te funkcijama pametne mreže.
Jednako je važna integracija. Ovisno o arhitekturi, sobni regulator može s glavnim upravljačem dizalice topline, pristupnikom ili sustavom upravljanja zgradom komunicirati putem žičanih I/O točaka, Modbusa, BACneta ili drugog odabranog protokola. Može osigurati praktične signale na razini prostora, kao što su zahtjev za grijanjem, zahtjev za hlađenjem, način prisutnosti, promjene zadane temperature, stanje otvorenog prozora ili naredbe ventilokonvektoru.
Za proizvođača to stvara cjelovitije iskustvo proizvoda. Vanjska jedinica, hidraulički modul, mobilna aplikacija i zidni regulator mogu djelovati kao dijelovi jednog sustava, umjesto kao odvojeni uređaji umjetno spojeni u istoj instalaciji. Vlasniku doma sve ostaje jednostavno: vidi temperaturu, odabere željenu razinu udobnosti, postavi raspored i složenu hidrauličku logiku te logiku kompresora prepusti tamo gdje pripadaju — u pozadini.
Bolje upravljanje dizalicom topline počinje u prostoru
Stambene dizalice topline postaju sve sposobnije: postižu više temperature vode, omogućuju hlađenje, uključuju povezane usluge, funkcije pametne mreže i zahtjevnije hidrauličke konfiguracije. No dodatne funkcionalnosti pomažu samo ako upravljački sloj ostane razumljiv.
Sobni regulator mjesto je na kojem se tehnička učinkovitost susreće sa svakodnevnom udobnošću. Može upravljati sobnom temperaturom, rasporedima, zonama, signalima prisutnosti, zahtjevima za grijanjem i hlađenjem, ventilokonvektorima, zaštitom poda i načinima rada sustava — bez uvlačenja korisnika u postavke namijenjene instalaterima.
Za OEM proizvođače Alledio sobni regulatori Room Controller i Alledio sobne jedinice pružaju mogućnost da takvo sučelje stvore kao sastavni dio proizvoda, a ne kao naknadno dodano rješenje. Rezultat je sustav stambene dizalice topline koji je jednostavniji za upotrebu, lakši za integraciju i ugodniji za svakodnevni život.
