BACnet IP vs MS/TP vs EnOcean – u automatizaciji zgrada, BACnet i EnOcean nisu toliko suparnici koliko međusobno komplementarni akteri. BACnet/IP i BACnet MS/TP strukturirani su, okosni jezici zgrade, dok je EnOcean diskretni, bežični šapat na razini prostorije. Razumijevanje po čemu se ovi protokoli razlikuju – i kako se međusobno nadopunjuju – ključno je za projektiranje otpornog, fleksibilnog i suvremenog sustava automatizacije zgrada.
BACnet/IP, BACnet MS/TP i EnOcean jednostavnim riječima

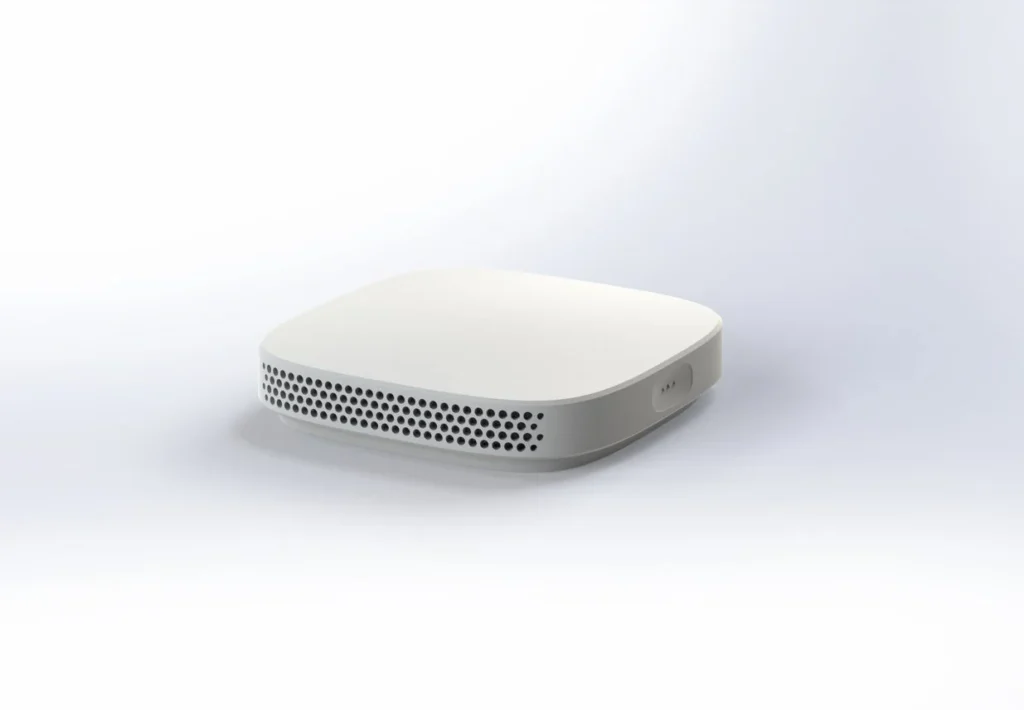

BACnet (Building Automation and Control Network) otvoreni je standard razvijen posebno za automatizaciju i upravljanje zgradama. Dominiraju dvije transportne varijante: BACnet/IP i BACnet MS/TP. Obje dijele isti podatkovni model (BACnet objekti, svojstva, servisi), no koriste različite fizičke i mrežne slojeve (npr. BACnet senzori).
EnOcean je, nasuprot tome, bežični protokol osmišljen za iznimno nisku potrošnju energije i Energy Harvesting (prikupljanje energije iz okoline). Mnogi EnOcean uređaji napajaju se sami – iz pokreta, svjetlosti ili malih temperaturnih razlika. To ih čini idealnim za baterijama nepotrebne senzore i prekidače u uredima, kod naknadnih ugradnji te u dinamičnim prostorima gdje je polaganje kabela do svake točke nepraktično ili preskupo.
BACnet/IP vs. BACnet MS/TP vs. EnOcean u pregledu
Tri tehnologije smještene su na različitim slojevima stoga automatizacije zgrada. BACnet/IP je brza, IP‑bazirana okosnica; BACnet MS/TP ekonomičan sabirnički sustav za lokalne mreže; EnOcean bežični rub (Edge) za uređaje na razini prostorije.
Kako se BACnet/IP uklapa u zgradu
BACnet/IP koristi standardni Ethernet i IP mrežu, što znači da može raditi na istoj strukturiranoj kabelskoj i komutacijskoj infrastrukturi koja opslužuje IT sustave. Iz toga proizlazi niz jasnih prednosti: podržava veliku propusnost i velik broj uređaja, čime je prikladan za kampuse, visoke zgrade, bolnice, zračne luke i distribuirane portfelje nekretnina.
Budući da se temelji na IP‑u, BACnet/IP izvrsno surađuje s modernim alatima, dijagnostikom i konceptima kibernetičke sigurnosti. Nadzor mreže, VLAN‑ovi, usmjeravanje, VPN‑ovi i vatrozidi mogu se upotrijebiti za oblikovanje i zaštitu prometa. To je posebno vrijedno kada podatci automatizacije zgrade moraju napustiti lokalnu mrežu – primjerice radi daljinskog nadzora ili analitike u oblaku. Ukratko, BACnet/IP prirodan je izbor za okosni sloj u kojem su presudni performanse i skalabilnost.
Gdje BACnet MS/TP i dalje ima svoje mjesto
BACnet MS/TP (Master‑Slave/Token‑Passing) radi preko RS‑485 dvožičnog kabela. Uređaji dijele zajedničku sabirnicu i komuniciraju naizmjence, koordinirani postupkom prosljeđivanja tokena (Token‑Passing). Sporiji je i manje skalabilan od BACnet/IP‑a, no donosi vlastite prednosti.
Prvo, RS‑485 je jednostavan i ekonomičan. Jedan jedini kabel može se serijski povezivati između više uređaja (Daisy‑Chain), čime se smanjuju troškovi materijala i instalacije u malim do srednjim zgradama ili lokalno ograničenim zonama. Drugo, MS/TP mreže su po prirodi lokalne i izolirane. One ne „prelijevaju” se u IT svijet bez dodatnih mjera, što može smanjiti izloženost kibernetičkim prijetnjama sve dok sabirnica fizički ostaje ograničena na tehničke prostorije i razvodne ormare.
U mnogim projektima BACnet MS/TP koristi se za spajanje etažnih regulatora, ventilokonvektora (Fan‑Coils), regulatora promjenjivog volumnog protoka (VAV) ili manjih pogonskih uređaja, koji potom koncentriraju podatke prema gore putem BACnet/IP‑a na nadzornu razinu. Ovaj hibridni pristup usklađuje troškove i performanse sa stvarnim potrebama: IP tamo gdje su nužni skalabilnost i brzina, MS/TP tamo gdje je dovoljan jednostavan zajednički bus.
EnOcean na rubu prostorije
Dok BACnet varijante preuzimaju žičanu komunikaciju između regulatora i sustava, EnOcean se usredotočuje na bežični rub (Wireless Edge). EnOcean uređaji blistaju ondje gdje bi polaganje novih kabela bilo ili ometajuće ili nerazmjerno skupo.
Tipična EnOcean instalacija obuhvaća baterijama nepotrebne zidne prekidače, detektore prisutnosti, temperaturne senzore te kontakte prozora ili vrata. Ovi uređaji prikupljaju upravo dovoljno energije iz svoje okoline – pritisak tipke, sobna rasvjeta ili mali temperaturni gradijent – kako bi odašiljali kompaktne radio telegrame. Gateway prima te telegrame i preslikava ih u BACnet podatkovne točke, tako da ih sustav upravljanja zgradom (BMS) može tretirati kao bilo koji drugi senzor.
Rezultat je sustav u kojem se uređaji na razini prostorije mogu premještati, dodavati ili rekonfigurirati uz minimalne smetnje. Potrebno je prezonirati uredski kat ili pretvoriti sobu za sastanke u prostor za suradnju? EnOcean uređaji sele se zajedno s namještajem, dok BACnet/IP i BACnet MS/TP kabeli ostaju netaknuti u pozadini.
Instalacija i puštanje u pogon: kabeli vs. radio
S gledišta instalacije, svaka tehnologija nosi specifične zahtjeve.
BACnet/IP oslanja se na strukturiranu IP mrežu: Ethernet kabele, switcheve i nerijetko suradnju s IT timovima. U modernim zgradama ova je infrastruktura često već prisutna, što BACnet/IP čini izuzetno privlačnim. Međutim, zahtijeva i poštivanje IP adresiranja, segmentacije i sigurnosnih politika, čime se povećava projektantski i puštajni napor.
BACnet MS/TP je u usporedbi jednostavan dvožični bus. Uređaji se logički adresiraju, a instalateri ih serijski povezuju duž RS‑485 trase. To drži materijal i topologiju preglednima, no traži dobru praksu: ispravnu terminaciju, poštivanje maksimalne duljine segmenta te pažljivu kontrolu opterećenja sabirnice i uzemljenja. Jedan jedini pogrešno spojen ili neispravan uređaj može poremetiti više ostalih na istom lancu.
EnOcean zaobilazi i napojne i komunikacijske kabele na razini terenskog uređaja. Instalacija se često svodi na montažu uređaja i njegovo uparivanje (Teach‑In) s gatewayem ili regulatorom. To znatno ubrzava opremanje najamničkih prostora i naknadne ugradnje. Zauzvrat, RF planiranje (planiranje radijskog pokrivanja) postaje ključna vještina: potrebno je osigurati da senzori budu unutar dometa, da nisu teško zasjenjeni metalom ili betonom te da je broj uređaja po gatewayu primjeren za željene performanse.
Podatkovni modeli i ponašanje
BACnet/IP i BACnet MS/TP dijele isti BACnet objektni model. Svako mjerenje, izlazna naredba, raspored, alarm ili trend predstavljen je kao objekt sa svojstvima poput trenutne vrijednosti (Present Value), jedinica, graničnih vrijednosti, prioriteta i alarmnih stanja. To pruža bogat i strukturiran uvid u zgradu koji nadređeni softver može dosljedno interpretirati i vizualizirati, neovisno o proizvođaču uređaja.
EnOcean poruke znatno su kompaktnije. Svako odašiljanje nosi mali skup bitova koji predstavljaju stanje ili vrijednost – primjerice pritisak preklopne tipke, otvaranje kontakta ili temperaturno očitanje. Gatewayevi interpretiraju ovaj sadržaj i prevode ga u odgovarajući BACnet objekt. Ovaj sloj preslikavanja (Mapping) ključan je: on pretvara minimalne, energetski učinkovite radio telegrame u punopravne podatkovne točke u BACnet univerzumu.
U praksi, sustav upravljanja zgradom možda uopće ne „zna” koji je protokol korišten na rubu. On jednostavno vidi BACnet podatkovnu točku. Razlika leži u tome kako je ta točka fizički realizirana: žično putem BACnet/IP‑a ili BACnet MS/TP‑a – ili bežično putem EnOcean‑a.
Pouzdanost, sigurnost i ograničenja
Svaka tehnologija donosi vlastite prednosti i ograničenja.
BACnet/IP može pružiti brzu, skalabilnu i fleksibilnu komunikaciju, no budući da djeluje na IP mrežama, mora se tretirati kao svaki drugi kritičan mrežni servis. Pravilna segmentacija, vatrozid i siguran daljinski pristup neizostavni su kako bi se spriječio neovlašteni pristup ili slučajne smetnje. Pogreška u konfiguraciji na mrežnom sloju može zahvatiti čitave segmente BACnet/IP sustava.
BACnet MS/TP obično je prostorno ograničeniji, jer su RS‑485 sabirnice fizički limitirane na zgradu ili njezin dio. Međutim, MS/TP je sporiji i osjetljiviji na probleme s ožičenjem. Loše terminiran ili neispravan uređaj može blokirati postupak prosljeđivanja tokena, što dovodi do trome ili nestabilne komunikacije. Otklanjanje kvarova katkad zahtijeva obilazak uređaja jednog po jednog duž sabirnice.
Bežična priroda EnOcean‑a donosi slobodu od kabela, ali i osjetljivost na radijske uvjete. Debeli zidovi, metal ili guste konstrukcije mogu blokirati ili oslabiti signal. Kao niskoenergetski sustav, EnOcean nije zamišljen za velike količine podataka ili visoke frekvencije poruka; optimiziran je za male, događajem pokrenute poruke. Nadalje, uređaji s Energy Harvestingom ovise o dostatnoj energiji iz okoline – niska razina osvjetljenja ili malo pokreta mogu nametnuti ograničenja u pogledu smještaja i ponašanja.
Tipični slučajevi primjene i proširenost
BACnet/IP prirodan je izbor za velike i složene zgrade, lokacije s više zgrada te okruženja u kojima automatizacija zgrade mora biti usko integrirana s IT‑om i uslugama u oblaku. Naširoko se primjenjuje za glavne regulatore, integracijske panele i nadređene poslužitelje te služi kao središnji živčani sustav zgrade.
BACnet MS/TP uobičajen je u malim do srednjim zgradama i kao lokalna terenska sabirnica u podsustave. Često se bira tamo gdje troškovi i jednostavnost prevagnu nad brzinom, a broj uređaja po segmentu ostaje umjeren. Regulatori pritom nerijetko pružaju BACnet/IP prema gore, dok s lokalnim terenskim uređajima komuniciraju putem BACnet MS/TP‑a.
EnOcean je snažno uporište pronašao u uredima, naknadnim ugradnjama, opremanju najamničkih prostora, modularnim zgradama i zaštićenim građevinama gdje je minimalna smetnja prioritet. Bežični, baterijama nepotrebni EnOcean senzori i prekidači posebno su privlačni ondje gdje se planovi često mijenjaju ili gdje je vidljivo ožičenje nepoželjno.
Pogled u budućnost: hibridne arhitekture kao projektno načelo
Budućnost automatizacije zgrada ne leži u izboru jednog jedinog „pobjednika”, već u sastavljanju prave kombinacije. BACnet/IP vjerojatno će ostati dominantna okosnica za veće i jače umrežene objekte. BACnet MS/TP nastavit će služiti kao ekonomičan, lokalni bus za terenske uređaje ondje gdje su njegova ograničenja prihvatljiva.
EnOcean će sve više zauzimati agilan, korisniku blizak rub, pružajući fleksibilnu senzoriku i upravljanje niskog održavanja u prostorijama i zonama. Svjesnim projektiranjem sustava u kojima BACnet/IP, BACnet MS/TP i EnOcean djeluju svaki na svom prirodnom sloju, inženjeri mogu stvarati zgrade koje se lakše proširuju, štite i prilagođavaju – čak i kada se načini korištenja i obrasci popunjenosti mijenjaju tijekom vremena.
