Kontrola vlage za smanjenje rizika ESD (Humidity control to reduce risk of ESD) znači održavanje razine vlage u unutarnjim prostorima dovoljno visokom da ograniči nakupljanje statičkog naboja, ali dovoljno niskom da se izbjegnu problemi s vlagom poput kondenzacije. Kada je zrak previše suh, statički elektricitet nastaje lakše i teže se raspršuje – upravo takav “nevidljivi remetilački faktor” koji osjetljiva elektronika vrlo loše podnosi.
Kada je pravilno izvedena, kontrola vlage za smanjenje rizika ESD postaje jednostavna, mjerljiva strategija smanjenja rizika – a tu pouzdano praćenje s Modbus ili BACnet multisenzorima preuzima ključnu ulogu.
Što zapravo znači “Humidity Control to Reduce Risk of ESD”
ESD (electrostatic discharge – elektrostatičko pražnjenje) je nagli prijenos statičkog naboja između objekata različitog električnog potencijala – često ga osjetimo kao mali “udar”, ali može neprimjetno oštetiti elektroniku. Važno je naglasiti da i vrlo niske razine ESD‑a, koje čovjek uopće ne osjeti, dugoročno mogu oštetiti osjetljive elektroničke komponente. Kontrola vlage za smanjenje rizika ESD je važna jer suh zrak potiče nakupljanje statičkog naboja na ljudima, tekstilu, podnim oblogama i površinama opreme, dok viša vlaga pomaže da se naboji lakše rasprše.
Ne radi se o tome da se serverska soba pretvori u prašumu. Cilj je održavanje kontroliranog raspona relativne vlage koji smanjuje vjerojatnost ESD‑a, a istovremeno štiti opremu i građevinske materijale.
Kako spriječiti ESD: praktični koraci u komercijalnim zgradama
Prevencija ESD‑a najbolje se promatra kao višeslojni sigurnosni sustav: svaki sloj smanjuje rizik, a zajedno osiguravaju predvidljiv ishod. Kontrola vlage za smanjenje rizika ESD jedan je od najučinkovitijih slojeva, ali najbolje funkcionira u kombinaciji s praktičnim mjerama.
Uobičajene mjere za sprječavanje ESD‑a u različitim vrstama zgrada:
- Održavajte stabilnu vlagu
Izbjegavajte dulja razdoblja vrlo niske vlažnosti, osobito tijekom grijne sezone ili u klimama s vrlo suhim vanjskim zrakom. Dosljednost je jednako važna kao i ciljana razina – veliki “skokovi” mogu biti jednako problematični kao i ekstremne vrijednosti. - Koristite ESD‑sigurne podove i materijale
U zonama gdje se rukuje elektronikom, ESD‑klasificirane podne obloge, podloge i radne površine mogu sigurno odvoditi naboj. - Uzemljenje i izjednačavanje potencijala
Provjerite jesu li ormari, okviri opreme i vodljivi dijelovi ispravno uzemljeni, kako bi statički naboj imao siguran put pražnjenja. - Kontrola strujanja zraka i filtracije
Pretjerani tok vrlo suhog zraka može dodatno pogoršati ESD uvjete; uravnotežena ventilacija i filtracija smanjuju prašinu, koja također utječe na ponašanje statike. - Operativna disciplina
Postupci osoblja – poput ESD narukvica u servisnim zonama ili ESD‑pravilnog rukovanja osjetljivim komponentama – smanjuju rizik tamo gdje vlaga sama po sebi nije dovoljna.
Na to možemo gledati kao na “sigurnosni pojas” protiv statike: vlaga je pouzdana osnova, a ostale mjere pomažu kada se dogodi nešto neočekivano.

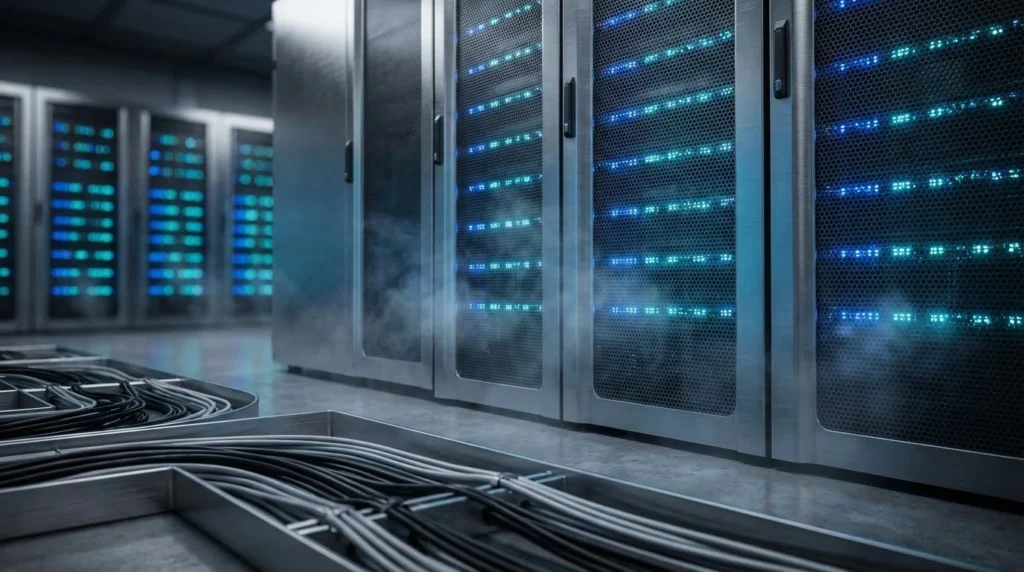

Zašto je praćenje vlage ključno za sprječavanje ESD‑a u podatkovnim centrima
U podatkovnim centrima kontrola vlage za smanjenje rizika ESD prestaje biti samo “dobra ideja” i postaje jasno mjerljiv operativni zahtjev. Takvi prostori često sadrže visoku gustoću elektronike, intenzivno upravljanje strujanjem zraka i uvjete u kojima manji kvarovi mogu imati nesrazmjerno velike posljedice.
Praćenje je ključno jer:
bez mjerenja, kontrola vlage postaje pogađanje
bez trendova, ne možete uočiti sporu sezonsku promjenu ili promjene u ponašanju HVAC sustava (Heating, Ventilation and Air Conditioning – grijanje, ventilacija i klimatizacija)
bez alarma, problem se obično otkrije tek kada se pojave simptomi
U podatkovnom centru praćenje vlage istodobno podržava upravljanje rizikom (smanjenje potencijala ESD‑a) i operativnu optimizaciju (izbjegavanje pretjerano agresivnog ovlaživanja ili odvlaživanja).

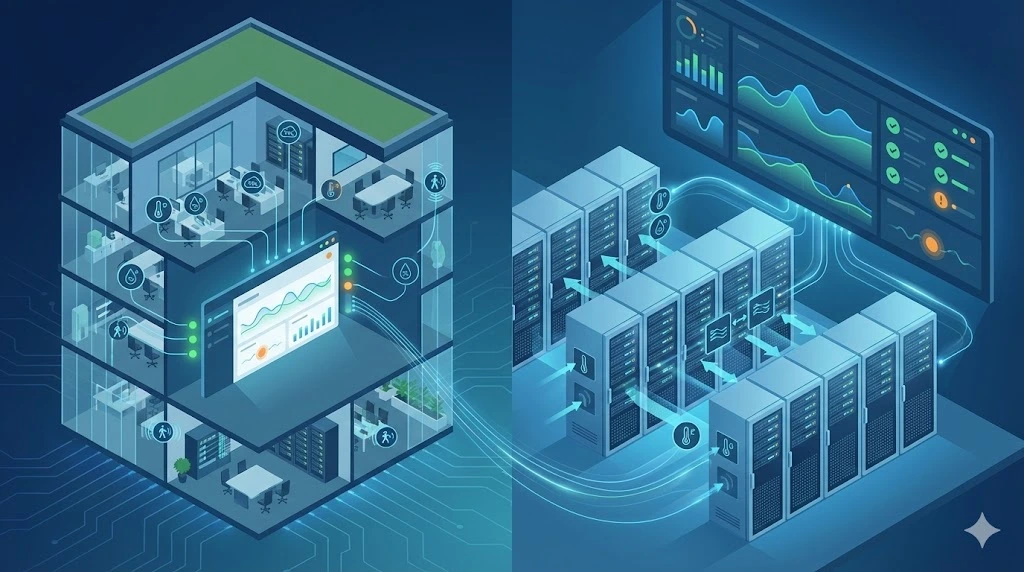

Podatkovni centri i važnost senzora za prikupljanje podataka (sensors for data acquisition)
Čak i najbolja strategija upravljanja vlagom neće biti uspješna ako se podaci ne mogu prikupljati čisto, pouzdano i u dovoljnoj gustoći. Podatkovni centri rijetko se oslanjaju na jedan senzor; potrebna im je koordinirana mreža senzora za prikupljanje podataka koji šalju vrijednosti u BMS ili SCADA.
Tu su važni senzori s odgovarajućim komunikacijskim protokolima:
BACnet senzori prirodno se integriraju u sustave automatizacije zgrada i praktični su kada je “mozak” objekta Building Management System (BMS – sustav za upravljanje zgradom).
Modbus senzori dobro se uklapaju u industrijske i SCADA‑orijentirane arhitekture, osobito kada je prikupljanje podataka bazirano na registrima i jednostavno za implementaciju.
Kod kontrole vlage za smanjenje rizika ESD nije presudno samo imati vrijednosti vlage – bitno je da su te vrijednosti integrirane, zapisane, alarmirane i pouzdane.
Dodatna korist: kontrola vlage smanjuje i rizik od kondenzacije
Upravljanje vlagom uvijek je traženje ravnoteže. Dok niska vlaga povećava rizik od ESD‑a, previsoka vlaga – posebno u hladnim zonama ili uz hladne površine – podiže rizik od kondenzacije.
Kondenzacija je drugačija vrsta nevidljive prijetnje:
s vremenom može dovesti do korozije
može uzrokovati kratke spojeve ili kvarove ako se vlaga pojavljuje gdje ne bi trebala
može degradirati izolacijske materijale i pridonijeti nastanku plijesni u građevinskoj konstrukciji
Najpametniji pristup stoga nije “više vlage”, nego kontrolirana vlaga – održavana u stabilnom rasponu, s dobrim strujanjem zraka i pažljivo upravljanim temperaturnim gradijentima. Kontrola vlage za smanjenje rizika ESD najbolje funkcionira kao dio cjelovite strategije okolišnih uvjeta.
Gdje postaviti senzore vlage da mjere stvarne uvjete
Mjerenje vlage iznenađujuće je osjetljivo na položaj senzora. Jedan od najlakših načina da se oslabi kontrola vlage za smanjenje rizika ESD jest ugradnja senzora na mjesta koja ne odražavaju uvjete u boravljenom ili kritičnom području.
Praktične smjernice za postavljanje:
senzore ne postavljajte izravno u mlaz dovodnog zraka ili blizu ovlaživača, gdje očitanja mogu biti umjetno povišena
izbjegavajte kuteve sa stajaćim zrakom, gdje se vlaga može slojevito rasporediti i sporije reagirati
u podatkovnim centrima razmislite o mjerenju na reprezentativnim putanjama zračnog toka, a ne samo o sobnim prosjecima – mikroklime doista postoje
u velikim ili gusto opremljenim prostorima koristite više senzora kako regulacija ne bi ovisila o “jednom jedinom mišljenju”
Cilj je uhvatiti vlagu koja odražava okoliš u kojem nastaje statika i gdje je elektronika stvarno izložena.
Od mjerenja do akcije: trendovi, zadane vrijednosti i alarmi
Kontrola vlage za smanjenje rizika ESD postaje operativno korisna tek kada prijeđe s “prikazane vrijednosti” na ponašanje sustava koje pokreće akciju.
Praktičan sustav upravljanja i nadzora uključuje:
zapisivanje trendova kako bi sezonska ponašanja, podešavanje HVAC‑a i neuobičajeni događaji postali vidljivi
raspon zadane vrijednosti (setpoint band) umjesto jedne ciljne točke, radi smanjenja oscilacija u regulaciji i trošenja opreme
visoke/niske alarme s vremenskim kašnjenjem, kako bi se izbjegle lažne uzbune zbog kratkih vršnih vrijednosti
alarme na brzinu promjene, koji hvataju brze padove vlage, primjerice pri promjeni rada HVAC‑a, ekonomajzera ili neočekivanim promjenama ventilacije
Ako su podaci o vlazi priča, alarmi su urednik – oni naglašavaju retke koji zahtijevaju pažnju.
Kontrola vlage u drugim slučajevima u zgradama (ne samo u podatkovnim centrima)
Iako su podatkovni centri najistaknutiji primjer, kontrola vlage za smanjenje rizika ESD važna je i u drugim okruženjima:
- Proizvodnja elektronike i testna područja
Statika može oštetiti komponente puno prije konačne montaže proizvoda, pa su kontrolirana vlaga i ESD procedure ključne. - Skladišta s osjetljivom robom
Ambalažni materijali i postupci rukovanja mogu stvarati statički naboj; praćenje vlage može smanjiti broj incidenata. - Komercijalne zgrade s visokom gustoćom opreme
Tu spadaju prostorije za emitiranje signala, mrežni ormari, laboratoriji i nadzorne sobe – manji od podatkovnih centara, ali i dalje osjetljivi.
Zajednički obrazac je jednostavan: gdje god se elektronika često koristi ili je koncentrirana na jednom mjestu, vlaga postaje tihi, ali značajan parametar.
Saznajte više
Pouzdana strategija za kontrolu vlage za smanjenje rizika ESD ovisi o dvije stvari: održavanju razumnih razina vlage i njihovom praćenju pomoću pouzdanih senzora za prikupljanje podataka koji se čisto integriraju u vaš BMS ili SCADA.

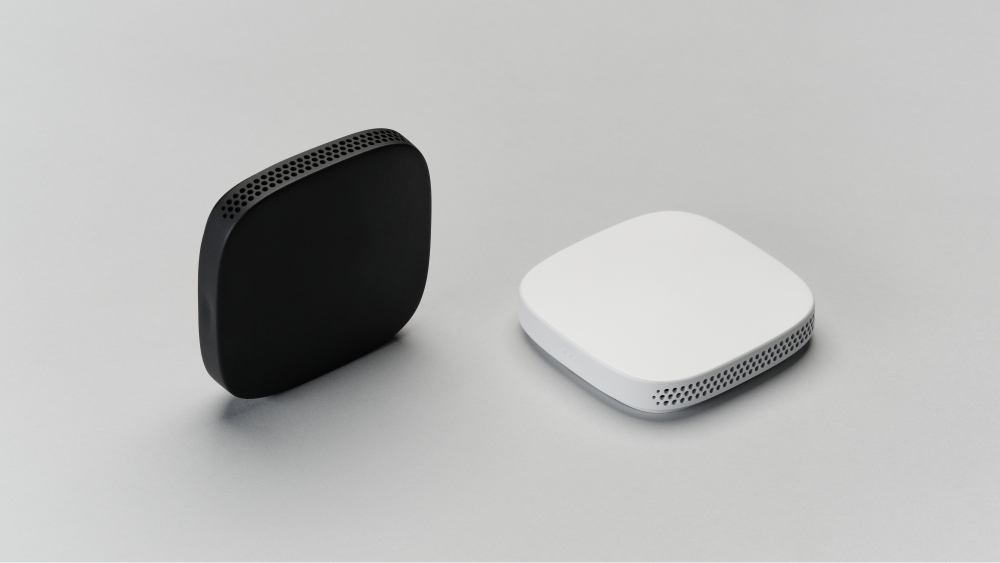

Više o Andivi Modbus i BACnet multisenzorima možete saznati na našoj web stranici te zatražiti uzorke koje želite testirati.
