Instalirati BACnet senzor je jedno. Biti siguran da on zaista radi ispravno – nešto je sasvim drugo. Bilo da pokrećete novu instalaciju ili rješavate probleme na postojećem sustavu, jasan i metodičan postupak testiranja vašeg Alledio BACnet senzora štedi vrijeme, uklanja nagađanje i od potencijalno frustrirajućeg poslijepodneva radi sigurno puštanje u rad.

Ovaj vodič pokriva senzore s BACnet MS/TP i BACnet/IP protokolima, vodi vas kroz praktične dijagnostičke korake, predstavlja besplatne alate koje možete koristiti odmah te odgovara na najčešća pitanja vezana uz testiranje BACnet senzora.

Table of Contents

Testiranje Alledio BACnet MS/TP senzora – korak po korak

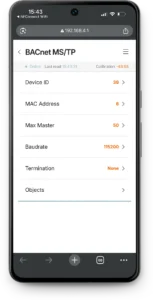

BACnet MS/TP (Master-Slave/Token-Passing) komunicira preko RS‑485 sabirnice. Zamislite ga kao razgovor u prostoriji u kojem u jednom trenutku može govoriti samo jedna osoba – »token« određuje tko je na redu. Ako su ožičenje, adresiranje ili baudna brzina pogrešno podešeni, cijeli »razgovor« se ruši.

Korak 1: Pregled fizičkog ožičenja

Provjerite RS‑485 priključke na Alledio BACnet senzoru. Senzor koristi 2‑žilnu ili 3‑žilnu RS‑485 vezu. Provjerite jesu li stezaljke A (neinvertirajuća) i B (invertirajuća) pravilno i dosljedno povezane duž cijelog segmenta sabirnice. Zamijenjeni vodiči A/B jedan su od najčešćih – i najlakše previdljivih – uzroka komunikacijskog kvara.

Koristite upleteni par vodiča, idealno ekranirani kabel. Za duže trase ili električki »bučna« okruženja ugradite 120‑ohmski završni otpornik na svaki fizički kraj RS‑485 segmenta. Nedostajući ili dvostruki završetak uzrokuje refleksije signala koje oštećuju podatke i bez odgovarajućih alata vrlo ih je teško dijagnosticirati.

Provjerite i napajanje senzora – usporedite naponsku razinu s specifikacijama Alledio senzora i provjerite je li napajanje stabilno i pravilno uzemljeno.

Korak 2: Podešavanje adrese uređaja i baudne brzine

Svaki uređaj u BACnet MS/TP mreži mora imati jedinstvenu MAC adresu (tipično 1–127 za master uređaje). Na Alledio BACnet senzoru adresa uređaja se podešava putem DIP prekidača ili kroz konfiguracijsko sučelje senzora. Pažljivo provjerite da nijedna dva uređaja na istom segmentu nemaju istu adresu – taj tihi konflikt uzrokuje povremene i teško otkrivene probleme.

Uskladite baudnu brzinu na svim uređajima u segmentu. Uobičajene vrijednosti su 9600, 19200, 38400 i 76800 bps. Dovoljno je da samo jedan uređaj radi na pogrešnoj brzini da komunikacija na cijelom segmentu prestane.

Korak 3: Skeniranje mreže BACnet dijagnostičkim softverom

Povežite laptop ili PC na RS‑485 sabirnicu pomoću USB‑RS‑485 adaptera. Otvorite BACnet dijagnostički alat (vidi odjeljak o besplatnom softveru dolje) i podesite ga na istu baudnu brzinu kao i vaša mreža. Pokrenite Who‑Is broadcast i provjerite odgovara li Alledio senzor porukom I‑Am.

Ako nema odgovora, provjerite dodjelu COM priključka i baudnu brzinu u softveru. Ako se uređaj i dalje ne pojavljuje, vratite se na korake 1 i 2 prije nego što krenete dublje u analizu.

Korak 4: Čitanje trenutnih vrijednosti BACnet objekata

Kada je uređaj pronađen, otvorite njegov popis objekata. Alledio BACnet senzor izlaže više mjernih točaka kao BACnet objekte – temperaturu, relativnu vlagu, tlak, VOC, CO2 i čestice u zraku (PM). Pročitajte svojstvo Present Value za svaki objekt i provjerite jesu li vrijednosti u fizički smislenim granicama.

Temperatura prostora treba odražavati stvarne uvjete u okruženju. Vrijednost koja je stalno na 0 ili prikazuje šifru greške obično ukazuje na kvar senzora, pogrešnu mapu objekta ili problem na internom mjernom krugu senzora.

Korak 5: Provjera dosljednog osvježavanja podataka kroz vrijeme

Nekoliko minuta nadzirite vrijednosti Present Value. Većina BACnet senzora ažurira podatke prema definiranom COV (Change of Value) pragu ili kroz cikličko ispitivanje (polling). Ako su vrijednosti zamrznute ili se nepravilno osvježavaju, istražite moguće greške u ožičenju, adrese u konfliktu ili granično (nestabilno) napajanje. Ujednačena i glatka ažuriranja potvrđuju da senzor radi kako je očekivano.

Testiranje Alledio BACnet/IP senzora – korak po korak

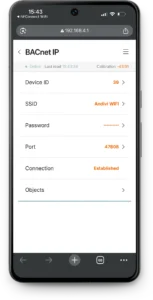

BACnet/IP komunicira preko standardne Ethernet/IP mreže, koristeći UDP port 47808 (zapisano kao 0xBAC0 – namjerno i prilično duhovito). Za razliku od zajedničke serijske sabirnice kod MS/TP‑a, BACnet/IP koristi postojeću mrežnu infrastrukturu, što uvodi drugačiji skup varijabli.

Korak 1: Provjera osnovne mrežne povezanosti

Prije nego što pokrenete bilo koji BACnet alat, pingajte IP adresu senzora s vašeg računala. Ako senzor ne odgovara, najprije riješite problem na mrežnoj razini – provjerite kabel, port na switchu i VLAN. BACnet problem koji je zapravo mrežni problem nećete riješiti BACnet softverom.

Provjerite IP adresu, masku podmreže i zadani gateway u konfiguracijskom sučelju Alledio senzora. Pogrešne mrežne postavke najčešći su razlog zbog kojeg je BACnet/IP uređaj nevidljiv alatima za otkrivanje.

Korak 2: Provjera firewalla i UDP porta

Uvjerite se da je UDP port 47808 otvoren na svim firewallovima ili upravljanim switch‑evima između senzora i vašeg dijagnostičkog računala. BACnet/IP za otkrivanje uređaja koristi UDP broadcast, a mnogi korporativni firewallovi po zadanim postavkama blokiraju UDP promet.

Ako ste u nedoumici, spojite dijagnostički PC izravno u isto podmrežje kao i senzor kako biste eliminirali utjecaj firewalla u početnoj fazi testiranja. Smanjenje mrežnog opsega značajno pojednostavljuje dijagnostiku.

Korak 3: Otkrivanje uređaja BACnet softverom

Otvorite BACnet/IP dijagnostički alat i pošaljite Who‑Is broadcast unutar lokalne podmreže. Alledio senzor trebao bi odgovoriti I‑Am porukom koja sadrži njegov Device Instance broj. Provjerite podudara li se ta vrijednost s konfiguracijom na samom senzoru.

Ako se uređaj ne pojavi, provjerite je li vaše računalo vezano na pravi mrežni adapter. Na laptopu s istodobno aktivnim Wi‑Fi‑jem i Ethernetom BACnet softver ponekad koristi krivi adapter – mala postavka koja može stvoriti puno zabune.

Korak 4: Čitanje i provjera vrijednosti objekata

Pregledajte popis objekata uređaja i pročitajte Present Value svakog BACnet objekta. Alledio multisenzor isporučuje žive odčitke temperature, vlage, tlaka, VOC‑a, CO2 i čestica u zraku. Usporedite ove vrijednosti s pouzdanim referentnim instrumentom ili poznatim okolišnim uvjetima.

Zamrznuta vrijednost, stalna nula ili rezultat izvan očekivanog raspona obično ukazuju na kvar senzora, problem s kalibracijom ili pogrešnu konfiguraciju objekta na uređaju.

Korak 5: Testiranje COV pretplata

Za rad u stvarnom sustavu pretplatite se na COV (Change of Value) notifikacije za odabrane objekte senzora. Uspješna COV pretplata potvrđuje da senzor nije samo pasivno čitljiv, nego aktivno komunicira – šalje ažuriranja vašem BACnet kontroleru ili BMS‑u kada se vrijednosti promijene. To je posljednja kontrolna točka koja potvrđuje potpunu integraciju od kraja do kraja.

Besplatni BACnet softverski alati koje vrijedi koristiti

Za dijagnostiku BACnet senzora ne trebate skupu, vlasničku programske opremu. Dostupno je nekoliko pouzdanih besplatnih rješenja:

YABE (Yet Another BACnet Explorer) – najrašireniji besplatni BACnet preglednik, podržava MS/TP i BACnet/IP, ima pregledno sučelje i aktivno se održava.
BACowl – lagani BACnet preglednik s jednostavnim UI‑jem, praktičan za brzo otkrivanje uređaja i pregled objekata u BACnet/IP mrežama.

Više informacija o alatima za testiranje BACnet senzora pronaći ćete u našem blog članku: BACnet Sensor Testing: The Tools you Need.

Česta pitanja o testiranju BACnet senzora

1. Što je Device Instance i zašto je važan?

Device Instance je globalno jedinstveni identifikator BACnet uređaja unutar cijele mreže. Svaki Alledio senzor mora imati jedinstveni Device Instance broj kako bi se izbjegli konflikti s drugim uređajima.

2. Zašto Alledio senzor ne odgovara na Who‑Is broadcast?

Najčešći uzroci su pogrešna baudna brzina (MS/TP), pogrešno podmrežje ili blokiran UDP port (BACnet/IP), duple adrese uređaja ili problem s napajanjem.

3. Kako mogu provjeriti je li RS‑485 završetak ispravan?

S isključenim uređajima izmjerite otpor između linija A i B. Ako su na oba kraja sabirnice pravilno ugrađena po dva 120‑ohmska završna otpornika, trebali biste izmjeriti oko 60 ohma.

4. Mogu li testirati BACnet MS/TP bez USB‑RS‑485 adaptera?

Ne izravno s računala. Potreban je USB‑RS‑485 hardverski adapter kako bi se USB sučelje prilagodilo RS‑485 električnom standardu. Povoljni adapteri su široko dostupni i dovoljni za dijagnostički rad.

5. Što je COV pretplata i zašto je trebam testirati?

COV (Change of Value) je BACnet mehanizam kod kojeg uređaj šalje obavijesti kada se vrijednost promijeni iznad definiranog praga. Testiranjem COV pretplate potvrđujete aktivnu dvosmjernu komunikaciju, a ne samo pasivno čitanje podataka.

6. Koje tipove BACnet objekata Alledio senzor izlaže?

Alledio BACnet senzor koristi Analog Input objekte za sve mjerene veličine, pri čemu svojstvo Present Value odražava trenutačno mjerenje.

7. Kako mogu vratiti Alledio BACnet senzor na tvorničke postavke?

Pogledajte dokumentaciju Alledio senzora za točan postupak resetiranja. Tvornički reset se obično koristi kada adresa uređaja ili baudna brzina nisu poznate ili su nepravilno podešene.

8. Što uzrokuje nestabilne ili jako kolebljive odčitke na BACnet MS/TP senzoru?

Uobičajeni uzroci su električni šum na RS‑485 sabirnici, labavi priključci, nedovoljno ekraniranje kabela ili nestabilno napajanje.

9. Mogu li dva Alledio senzora raditi u istoj BACnet/IP mreži?

Da – pod uvjetom da svaki ima jedinstvenu IP adresu i svoj Device Instance broj. Ako bilo koja od tih vrijednosti nije jedinstvena, dolazi do konflikata i komunikacija postaje nepouzdana.

10. Koliko često Alledio BACnet senzor osvježava svoje vrijednosti?

Frekvencija osvježavanja ovisi o podešenom COV inkrementu i intervalu ispitivanja (polling) koji definira vaš BACnet kontroler ili BMS. Za konkretne vremenske parametre i način podešavanja pogledajte dokumentaciju Alledio senzora.

Kada uobičajena rješenja nisu dovoljna

Ponekad, čak i nakon što ste provjerili svaku žicu, potvrdili sve adrese i ispravno podesili podmrežja, sustav i dalje ne radi. BACnet mreže znaju biti vrlo osjetljive na konfiguracijske detalje koji na papiru izgledaju trivijalno, a u praksi su ključni.

Ako ste prošli kroz sve korake ovog vodiča, a Alledio BACnet senzor i dalje ne radi onako kako očekujete, Andivi tim za podršku stoji vam na raspolaganju. Imaju praktično iskustvo s cijelim rasponom BACnet instalacija – od složenih MS/TP segmenata s više uređaja do BACnet/IP implementacija sa zahtjevnim mrežnim konfiguracijama. Obratiti im se nije posljednja opcija, već pametno korištenje dostupnog stručnog znanja.
