Ključne Modbus postavke za konfiguraciju senzora obuhvaćaju nekoliko ključnih elemenata: adresiranje uređaja, baud rate, funkcijske kodove, paritet i stop bitove. Adrese uređaja, koje se u pravilu kreću u rasponu od 1 do 247, omogućuju jednoznačnu identifikaciju svakog uređaja na mreži. Odabir odgovarajućeg baud ratea mora biti usklađen sa specifikacijama uređaja i stvarnim uvjetima na mreži kako bi se osigurale stabilne i pouzdane komunikacije. Ove Modbus postavke za konfiguraciju senzora su ključne za uspješan rad.
Funkcijske kodove definiraju konkretne operacije potrebne za učinkovitu razmjenu podataka. Paritetne postavke važan su mehanizam za očuvanje integriteta podataka, dok stop bitovi označavaju završetak podatkovnog okvira. Ispravna konfiguracija svih ovih parametara ključna je za smanjenje pogrešaka i komunikacijskih problema te osiguravanje pouzdanog rada. Detaljnije proučavanje ovih Modbus postavki za konfiguraciju senzora može otkriti dodatne čimbenike presudne za postizanje optimalnih performansi kod senzorskih sustava.
Razumijevanje Modbus postavke za konfiguraciju senzora može značajno poboljšati efikasnost komunikacije.
Adresiranje uređaja u Modbusu

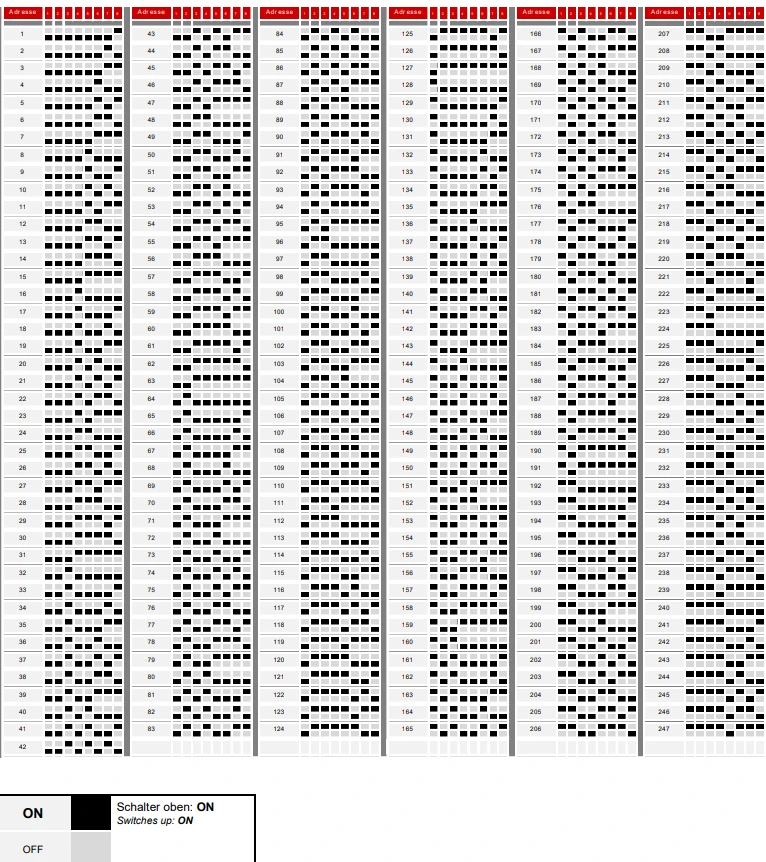

Adresiranje uređaja u Modbus protokolu ključno je za učinkovitu komunikaciju između master i slave uređaja. Svakom uređaju dodjeljuje se jedinstvena adresa kojom se identificira unutar mreže. Uobičajeni raspon adresa kreće se od 1 do 247, što osigurava jasnu hijerarhiju i smanjuje mogućnost komunikacijskih konflikata.
Master uređaj šalje zahtjeve na točno određenu adresu, tako da odgovor daje samo ciljani slave uređaj. Točna i dosljedna dodjela adresa nužna je za koherentan rad sustava; pogrešne ili duplicirane adrese dovode do sudara podataka ili potpunog izostanka komunikacije. Razumijevanje načela adresiranja u Modbusu stoga je osnovni preduvjet za uspješnu integraciju senzora u šire automatizacijske sustave.
Podešavanje baud ratea za optimalnu komunikaciju
Učinkovita komunikacija unutar Modbus mreže oslanja se na ispravnu identifikaciju uređaja i pravilno podešen baud rate. Odabrani baud rate izravno utječe na brzinu prijenosa podataka i stabilnost veze. Neodgovarajući baud rate može uzrokovati kašnjenja, gubitak okvira ili prekide komunikacije.
Pri optimizaciji baud ratea važno je imati na umu sljedeće:
Kompatibilnost uređaja: svi uređaji na istom komunikacijskom segmentu moraju podržavati odabrani baud rate.
Udaljenost i okruženje: s većom duljinom kabela i višom razinom elektromagnetskih smetnji često je sigurnije koristiti niži baud rate radi veće pouzdanosti.
Opterećenje mreže: broj uređaja i njihova učestalost slanja podataka određuju koji baud rate predstavlja najbolji kompromis između brzine i stabilnosti.
Provjera pogrešaka: mehanizmi za nadzor i ispravljanje pogrešaka (npr. ponovni prijenos nakon CRC pogreške) pomažu na vrijeme otkriti probleme povezane s neadekvatnim baud rateom.
Dobro odabran baud rate osigurava da mreža bude dovoljno brza, ali i robusna za stvarne uvjete rada.
Funkcijski kodovi u radu sa senzorima
Funkcijski kodovi imaju ključnu ulogu u radu senzora unutar Modbus mreže jer definiraju vrstu naredbe koju master šalje senzoru ili drugom slave uređaju. Njima se određuje hoće li se podaci čitati, upisivati ili će se mijenjati unutarnje postavke uređaja.
U tipičnim senzorskim primjenama posebno su važni:
Čitanje Holding registara, preko kojih se dohvaćaju mjerne vrijednosti (npr. temperatura, vlažnost, tlak).
Zapis pojedinačnih ili više coilova/registara, kada je potrebno promijeniti zadane vrijednosti ili aktivirati određene funkcije.
Svaki funkcijski kod ima strogo definiran format zahtjeva i odgovora, što određuje strukturu Modbus okvira. Ispravan izbor i konfiguracija funkcijskih kodova presudan je za smislen prijenos podataka – omogućuje precizno očitanje senzora, promjenu parametara i pouzdano upravljanje, što izravno utječe na kvalitetu regulacije.
Postavljanje pariteta i stop bitova

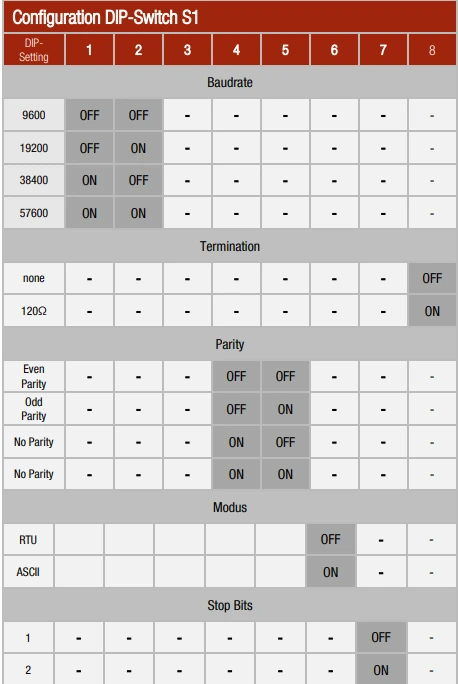

U serijskoj Modbus komunikaciji (npr. Modbus RTU) paritet i stop bitovi spadaju među ključne parametre za sigurnu razmjenu podataka. Paritet dodaje dodatni bit za otkrivanje pogrešaka, dok stop bitovi označavaju kraj podatkovnog paketa.
Pri konfiguriranju treba voditi računa o sljedećem:
Opcije pariteta: uobičajene postavke su »None«, »Even« i »Odd«. Paritet olakšava otkrivanje jednostavnih bitnih pogrešaka, ali je koristan samo ako su sve uređaje u segmentu podešene jednako.
Stop bitovi: vrijednosti 1, 1,5 ili 2 stop bita određuju koliko vremena prijemnik ima da prepozna kraj okvira – što je bitno kod dužih linija ili starije opreme.
Usklađenost s baud rateom: baud rate, paritet i broj stop bitova moraju biti identični na svim uređajima na istom Modbus segmentu kako bi komunikacija funkcionirala bez problema.
Testiranje konfiguracije: nakon postavljanja parametara preporučljivo je obaviti probna očitanja i upise registara kako bi se potvrdilo da je komunikacija stabilna i ispravna.
Ispravno postavljeni paritet i stop bitovi čine osnovu za jasnu i ponovljivu komunikaciju u Modbus mreži.
Otklanjanje čestih problema kod Modbus konfiguracije
Učinkovito prepoznavanje i rješavanje uobičajenih Modbus konfiguracijskih problema ključno je za pouzdanost i performanse sustava. Među najčešćim poteškoćama su:
Neodgovarajući baud rate, koji može uzrokovati kašnjenja, gubitak okvira ili nestabilnu komunikaciju.
Neusklađene paritetne postavke između uređaja, zbog čega prijemnik odbacuje ili pogrešno tumači pakete.
Pogrešne ili duplicirane slave adrese, što dovodi do toga da uređaji ne odgovaraju ili da odgovori dolaze od krivog uređaja.
Problemi s kvalitetom linije: smetnje, loše oklopljeni kabeli, nedostatak završnih otpornika ili neprikladna topologija (npr. previše zvjezdastih grananja umjesto pravilnog lančanog spoja).
Primjena robusnih metoda detekcije pogrešaka, poput CRC provjere, značajno podiže razinu pouzdanosti komunikacije. Redovita provjera konfiguracijskih parametara, ciljano testiranje dijelova mreže i analiza komunikacijskih logova pomažu u brzom pronalaženju i uklanjanju nepravilnosti. Proaktivan pristup otklanjanju poteškoća ključan je za stabilan rad i učinkovito upravljanje senzorima u Modbus mreži.
Često postavljana pitanja
Koje su vrste senzora kompatibilne s Modbus protokolom?
S Modbus protokolom mogu raditi mnoge vrste senzora, uključujući senzore temperature, tlaka, protoka i vlažnosti, kao i senzore kvalitete zraka ili brojila energije. Ključno je da uređaj ima Modbus sučelje (RTU ili TCP) i dobro dokumentiranu mapu registara kako bi se mogao ispravno integrirati u sustav automatizacije.
Kako provjeriti integritet podataka iz senzora preko Modbus komunikacije?
Integritet podataka može se osigurati kombinacijom validacije podataka i provjere pogrešaka – primjerice CRC provjerom, provjerom raspona vrijednosti (range checking), usporedbom s referentnim mjerenjima te nadzorom timeoutova i broja komunikacijskih pogrešaka. Na taj način u sustav ulaze samo konzistentni i pouzdani podaci.
Mogu li više senzora spojiti na jednu Modbus mrežu?
Da. Na jednu Modbus mrežu moguće je istovremeno spojiti više senzora, pod uvjetom da svaki ima jedinstvenu slave adresu. Pri tome je važno voditi računa o duljini kabela, topologiji (najčešće lančana veza/daisy‑chain) i završnim otpornicima kako bi komunikacija ostala stabilna.
Koji su alati dostupni za konfiguriranje i testiranje Modbus mreže?
Dostupan je čitav niz konfiguracijskih i testnih alata – od jednostavnih serijskih terminala do specijaliziranih Modbus skenera i analizatora, koji omogućuju čitanje/zapis registara, analizu telegrama i praćenje statistike pogrešaka. Takvi alati olakšavaju početnu konfiguraciju, dijagnostiku i optimizaciju Modbus mreže.
Kako dokumentirati Modbus postavke za buduću upotrebu?
Dobra dokumentacija obuhvaća preglednu tablicu svih uređaja s adresama, baud rateovima, paritetom, stop bitovima, popisom korištenih funkcijskih kodova te detaljnu mapu registara (register map). Preporučljivo je dodati i upute za konfiguraciju te osnovne korake za otklanjanje pogrešaka. Takva dokumentacija znatno olakšava nadogradnje, servis i dugoročno održavanje sustava.
