U ovom članku predstavljamo kako SE Elektronic I/O moduli (ulazno‑izlazne jedinice) djeluju kao poveznica između kontrolera, senzora i aktuatora u suvremenim HVAC i BMS sustavima. S digitalnim i analognim ulazima i izlazima omogućuju da se logika u kontrolerima E‑DDC i sobnim regulatorima X‑RUS jednostavno proširi na cijelu zgradu – od uređaja za ventilaciju do kotlovnica i uređaja za pripremu zraka. Sve predstavljene SE Elektronic I/O module kupci iz Slovenije, Hrvatske i Srbije mogu naručiti kod poduzeća Andivi, službenog zastupnika SE Elektronic za ova tržišta.
Uvod: četvrti dio serije o SE Electronicu
Na Andivi blogu već smo predstavili napredne SE Elektronic E‑DDC kontrolere, SE Elektronic senzore te sobnu automatizaciju s X‑RUS regulatorima i Multi‑IO modulima X‑MIO. U ovom četvrtom tekstu fokusiramo se na I/O (EA) module za F‑Bus i EXPANSION‑Bus koji omogućuju fleksibilno proširenje broja signala i funkcija u objektu – bez potrebe za zamjenom osnovnog kontrolera.
SE Elektronic I/O moduli koncipirani su modularno: svaki modul ima jasnu ulogu (digitalni ulazi, digitalni izlazi, analogni ulazi, analogni izlazi ili kombinacije), a svi se putem F‑Bus ili EXPANSION‑Bus sabirnice jednostavno povezuju na postojeće kontrolere i automatizacijske stanice. Time sustav može rasti zajedno s objektom – od manjih postrojenja do složenih i razgranatih instalacija.
F‑Bus I/O moduli: digitalni i analogni signali na jednom mjestu
Za F‑Bus komunikaciju SE Elektronic nudi cijelu obitelj EA‑modula specijaliziranih za različite tipove signala. Digitalni moduli F‑DI8, F‑DI16 i F‑DO8 zaduženi su za jednostavno spajanje kontakata, prekidača, signalnih lampica i binarnih stanja, dok analogni moduli F‑AI6, F‑AI12, F‑AO4 i F‑AO8 osiguravaju preciznu obradu naponskih i strujnih mjerenja te upravljanje ventilima ili regulatorima s 0–10 V signalom.
Za zahtjevnije aplikacije dostupni su i kombinirani moduli F‑AIO i F‑YIO, koji u jednom kućištu objedinjuju digitalne i analogne ulaze/izlaze te tako smanjuju potrebu za dodatnim modulima u razdjelniku. Modul F‑PWM6 omogućuje PWM izlaze sa statusnim LED diodama i ručnim upravljanjem, idealne za regulaciju ventilatora ili drugih pogona koji trebaju pulsno‑širinsku modulaciju.
Pregled SE Elektronic I/O modula za F‑Bus
| Model | Slika modula | Tip modula | Kratek opis |
|---|---|---|---|

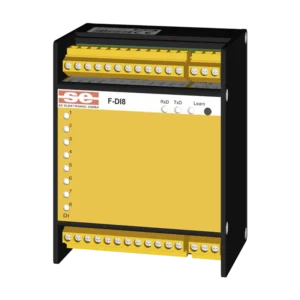

| F‑DI8 |  | Digitalni vhodni modul | Modul s 8 digitalnih ulaza za F‑Bus, sa LED statusnim indikacijama, prikladan za dohvat stanja kontakata, prekidača i signala iz polja. Zbog kompaktne izvedbe i jednostavnog ožičenja odličan je izbor za nadogradnju postojećih postrojenja bez većih intervencija u instalaciji. |

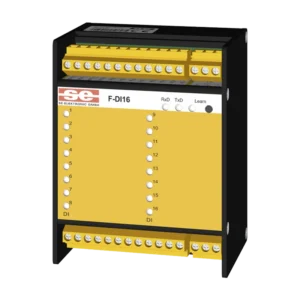

| F‑DI16 |  | Digitalni vhodni modul | Modul sa 16 digitalnih ulaza za F‑Bus, s LED indikacijom, idealan za aplikacije s većim brojem binarnih signala (alarmne poruke, položaji, kontakti). Omogućuje preglednu centralizaciju svih informacija na jednom mjestu. |

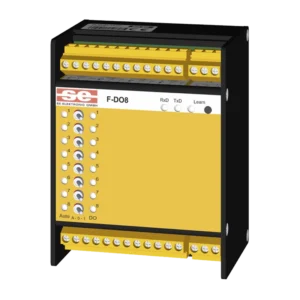

| F‑DO8 |  | Digitalni izhodni modul | Modul s 8 digitalnih izlaza (relejni kontakti) za F‑Bus, s LED indikacijom i ručnim prekidačem, namijenjen upravljanju pumpama, ventilima, signalnim lampicama i drugim potrošačima. Ručni prekidači na modulu posebno su korisni pri puštanju u rad i servisu jer omogućuju testiranje pojedinih izlaza bez aktivne programske logike. |

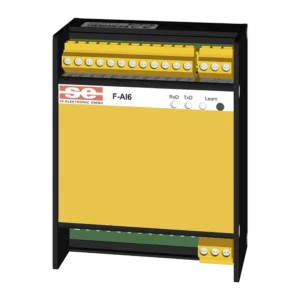

| F‑AI6 |  | Analogni vhodni modul | Modul sa 6 univerzalnih analognih ulaza (napon, struja, NTC, PTC) za F‑Bus, prikladan za dohvat temperature, tlaka i drugih procesnih veličina. Zbog univerzalnosti ulaza pogodan je za kombiniranje različitih tipova senzora na jednom modulu. |

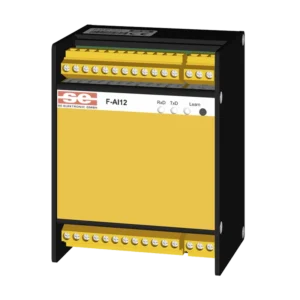

| F‑AI12 |  | Analogni vhodni modul | Modul s 12 univerzalnih analognih ulaza za F‑Bus, namijenjen projektima s većim brojem senzora i mjernih točaka – primjerice u ventilacijskim centralama, energetskim podstanicama ili većim razdjelnicima. Omogućuje zbijeno i pregledno spajanje senzora uz minimalan broj modula. |

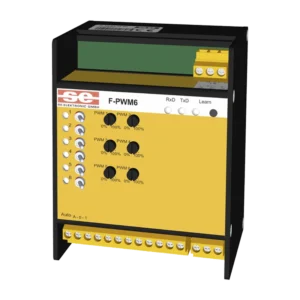

| F‑PWM6 |  | PWM izhodni modul | Modul sa 6 PWM izlaza za F‑Bus, s LED indikacijom i ručnim upravljanjem, idealan za upravljanje ventilatorima ili drugim pogonima s PWM signalom. Kombinacija automatskog i ručnog načina rada omogućuje brzo provjeravanje ispravnog rada i tijekom servisa ili testiranja sustava. |

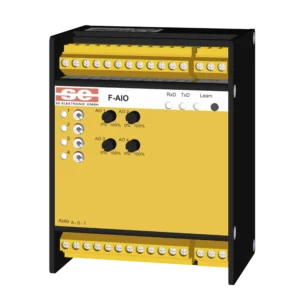

| F‑AIO |  | Kombinirani AI/AO modul | Digitalni i analogni ulazno‑izlazni modul za F‑Bus sa 6 univerzalnih analognih ulaza i 4 analogna izlaza s integriranom povratnom informacijom, LED indikacijom i ručnim upravljanjem. Idealan je za aplikacije u kojima na jednom mjestu želimo istovremeno mjeriti više procesnih veličina i upravljati većim brojem ventila ili zaklopki te smanjuje potreban broj modula u razdjelniku. |

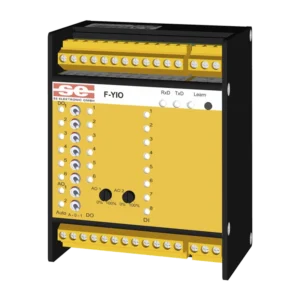

| F‑YIO |  | Kombinirani DI/DO/AO modul | Modul za F‑Bus s 8 digitalnih ulaza, 6 digitalnih izlaza i 2 analogna izlaza, s LED indikacijom i ručnim upravljanjem, prikladan za univerzalne HVAC aplikacije u kojima se isprepliću binarni signali (stanja, alarmi) i analogno upravljanje (ventili, zaklopke). Zbog velike fleksibilnosti projektanti ga često koriste kao „švicarski nož“ među I/O modulima. |

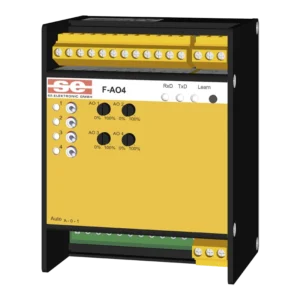

| F‑AO4 |  | Analogni izhodni modul | Modul za F‑Bus s 4 analogna izlaza 0–10 V, s LED indikacijom i ručnim upravljanjem, namijenjen upravljanju ventilima, zaklopkama i drugim analognim aktuatorima. Posebno je prikladan za manja postrojenja ili lokalne funkcionalne cjeline u kojima je potrebno manje analognih izlaza. |

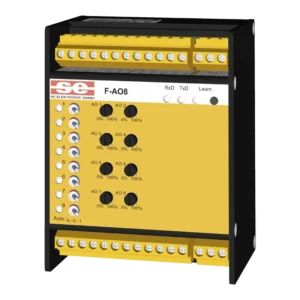

| F‑AO8 |  | Analogni izhodni modul | Modul za F‑Bus s 8 analognih izlaza 0–10 V, s LED indikacijom i ručnim upravljanjem, za projekte s većim brojem analognih aktuatorskih signala gdje treba istovremeno upravljati većim brojem ventila, prigušnica ili regulatora. Zbijena izvedba omogućuje da na malom prostoru pokrijemo velik broj analognih aktuatorskih signala, što je idealno za ventilacijske centrale ili strojarnice. |
EXPANSION‑Bus moduli F‑MIO4.0 i F‑DIO4.0
Za povezivanje na EXPANSION‑Bus SE Elektronic nudi dva snažna I/O modula: F‑MIO4.0 i F‑DIO4.0. Oba su namijenjena proširenju automatizacijskih stanica i kontrolera koji imaju EXPANSION‑Bus sučelje (npr. M‑DDC ili E‑DDC) te omogućuju kompaktno dodavanje većeg broja ulaza i izlaza izravno u upravljačkom ormaru.
Modul F‑MIO4.0 kombinira univerzalne ulaze, digitalne ulaze te analogne i digitalne izlaze, pa je posebno koristan kao „mini podsustav“ za manja funkcionalna područja, npr. ventilacijske uređaje, toplinske podstanice ili strojarnice. Modul F‑DIO4.0 usmjeren je na visoku gustoću digitalnih signala i idealan je za projekte gdje je potrebno nadzirati velik broj kontakata, binarnih stanja i uključenja/isključenja.
Pregled EXPANSION‑Bus modula
| Model | Slika modula | Tip modula | Kratek opis |
|---|---|---|---|

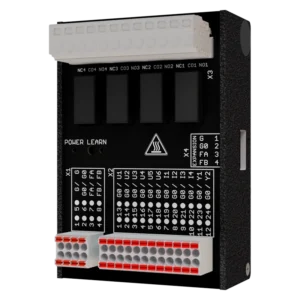

| F‑MIO4.0 |  | Digitalni in analogni I/O modul | Utični digitalni i analogni I/O modul za EXPANSION‑Bus s napajanjem 24 V AC/DC, 6 univerzalnih ulaza, 4 digitalna ulaza, 2 analogna izlaza 0–10 V i 4 digitalna relejna izlaza (wechsler). Odličan je za lokalno upravljanje pojedinačnim uređajima ili podsustavima, poput ventilacijskih centrala, toplinskih podstanica ili manjih tehničkih cjelina, te u kombinaciji s E‑DDC kontrolerima omogućuje modularno proširenje bez izmjena osnovne hardverske opreme. |

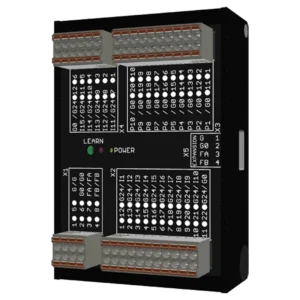

| F‑DIO4.0 |  | Digitalni I/O modul z visoko gostoto | Utični digitalni I/O modul za EXPANSION‑Bus s napajanjem 24 V AC/DC, 15 digitalnih ulaza i 10 digitalnih MOSFET izlaza. Namijenjen je aplikacijama u kojima treba obraditi velik broj binarnih signala – primjerice za rasvjetu, statusne i alarmne kontakte te upravljanje ventilatorima ili pumpama – i zahvaljujući velikom broju kanala na jednom modulu smanjuje potrebu za dodatnim jedinicama te čini razdjelni ormar preglednijim. |
Tipične primjene SE I/O modula
Uz SE I/O module moguće je jednim kontrolerom pokriti vrlo različita područja u objektu – od strojarnica i klimatizacijskih uređaja do etažnih razdjelnika, ventilacijskih kanala i energetskih postaja. Digitalni moduli F‑DI i F‑DO idealni su za nadzor stanja (vrata, prozori, alarmi, greške) te za upravljanje pumpama, ventilima i ventilatorima, dok analogni moduli F‑AI i F‑AO brinu o preciznom mjerenju temperature, tlaka i protoka te o modulacijskom upravljanju pogonima.
Kombinirani moduli F‑AIO, F‑YIO i F‑MIO4.0 omogućuju da se cjelokupna logika pojedinog uređaja (npr. ventilacijske centrale ili toplinske podstanice) elegantno poveže na jedan modul i F‑Bus/EXPANSION‑Bus sabirnicu. U kombinaciji s E‑DDC kontrolerima te SE senzorima i sobnom automatizacijom, opisanim u prethodnim člancima, dobivate usklađeno rješenje od prikupljanja signala do upravljanja aktuatorima u objektu.
SE I/O moduli kod Andivija
Svi predstavljeni SE Elektronic I/O moduli za F‑Bus i EXPANSION‑Bus dostupni su kod poduzeća Andivi, koje je službeni zastupnik SE Elektronic u Sloveniji, Hrvatskoj i Srbiji. Klijentima pomažemo pri odabiru odgovarajućih EA‑modula ovisno o tipu kontrolera, potrebnom broju ulaza/izlaza i topologiji sustava te pripremamo ponudu s rokovima isporuke.
Zbog bliske suradnje sa SE‑Elektronicom i poznavanja njihovih kontrolera, senzora i sobne automatizacije, u fazi planiranja projekta možemo uzeti u obzir cijeli ekosustav i predložiti kombinacije modula koje omogućuju pregledno ožičenje, proširivost i dobru servisabilnost sustava. Time se smanjuje rizik pogrešnih kombinacija I/O modula, skraćuje vrijeme montaže i olakšava kasnija nadogradnja ili prilagodba objekta.
Povezivanje članaka i najava HMI elemenata
Ovaj tekst je četvrti u seriji blog članaka o SE Elektronicu na Andivi blogu: u prvom smo opisali napredne E‑DDC kontrolere, u drugom SE senzore za HVAC i kvalitetu zraka, u trećem sobnu automatizaciju s X‑RUS regulatorima i Multi‑IO modulima X‑MIO, a ovdje predstavljamo I/O module za F‑Bus i EXPANSION‑Bus. U svim člancima nalaze se međusobne poveznice kako bi čitatelji mogli brzo prelaziti između pojedinih područja SE portfelja i dobiti cjelovitu sliku.
U sljedećem, završnom članku iz ove serije detaljnije ćemo predstaviti poslužne (HMI) elemente SE Elektronic, prvenstveno 7‑inčne HMI‑WEB7 zaslone i srodne sobne jedinice, te pokazati kako zajedno s kontrolerima, senzorima, sobnom automatizacijom i I/O modulima zaokružuju projekt u suvremenu, preglednu i energetski učinkovitu zgradu.
