Većina zgrada i dalje tretira aktuatore kao poslušne, ali pomalo nedovoljno iskorištene radnike: „evo ti 0–10 V signala, ne postavljaj pitanja“. Sobni regulator za aktuatore tu logiku mijenja. Umjesto slanja slijepih naredbi, on postaje lokalni paket „mozga i osjetila“ koji zna zašto ventilu, zaklopki ili aktuatoru daje određeni nalog – i kako ta odluka utječe na komfor, energiju i stabilnost sustava.

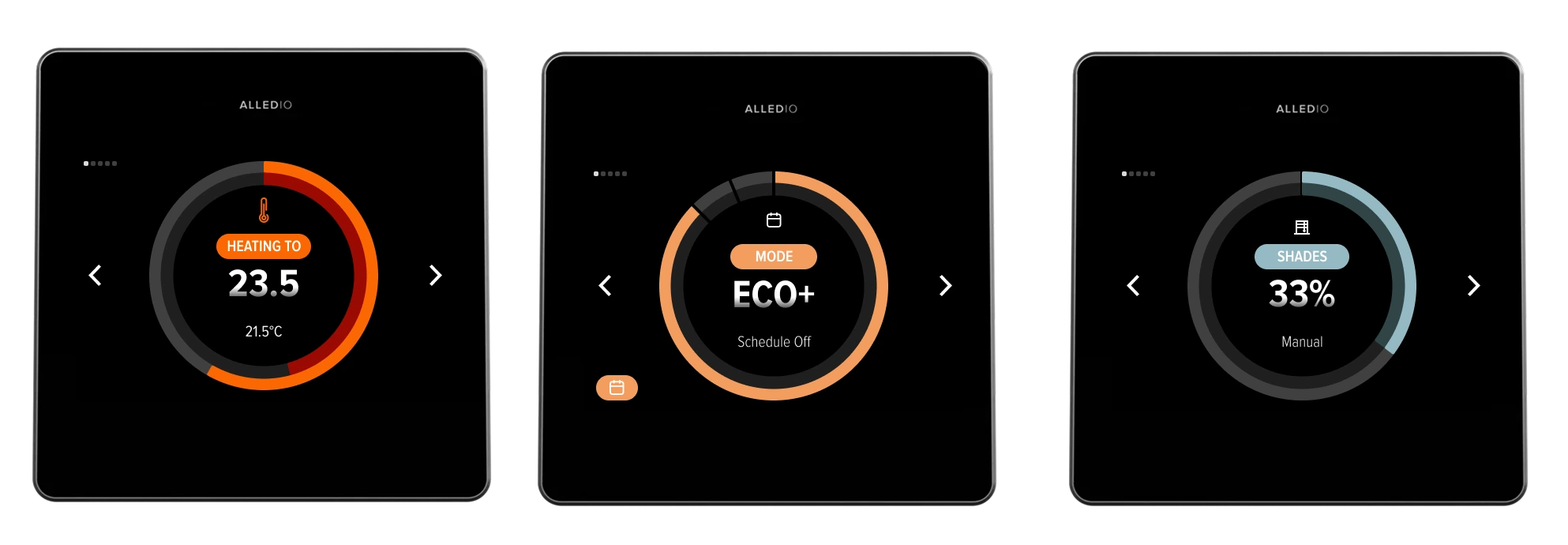

Alledio Room Controller (Alledio OEM sobni regulator / sobna jedinica) toj se ulozi vrlo dobro prilagođava. Sa staklenom prednjom pločom, touch sučeljem, integriranim senzorima i fleksibilnim I/O‑om može raditi kao sobni regulator za aktuatore u nizu scenarija: od klasičnih VAV aktuatora u uredima, preko termičkih aktuatora na razdjelnicima podnog grijanja, do manjih zaklopki u hotelskim sobama ili prostorijama za sastanke.
U nastavku ćemo vidjeti kako to izgleda u praksi – i zašto vaši aktuatori zaslužuju pametnijeg šefa.
Od FCU‑ova do „bilo čega s aktuatorom“
Najpoznatiji slučaj upotrebe je sobni regulator za ventilatorske konvektore (Fan Coil Units, FCUs). Ispod površine, ista hardverska platforma zapravo radi kao univerzalni upravljački čvor:
više analognih izlaza (npr. 0–10 V) za modulirajuće aktuatora,
digitalni izlazi za on/off ili stupnjevito upravljanje,
integrirani senzori za temperaturu, vlažnost, opcijski CO₂ i prisutnost,
senzor osvjetljenja koji osigurava da je zaslon noću diskretan.
Kada to sagledamo iz druge perspektive, dobijemo sobni regulator za aktuatore koji može:
modulirati ventile na razdjelnicima podnog grijanja,
upravljati zaklopkama u VAV ili CAV kutijama,
voditi miješajuće ventile ili bypass aktuatora u manjim strojarnicama,
kontrolirati motorizirane radijatorske ventile u premium prostorima,
upravljati vanjskim lamelama ili fasadnim elementima vezanim uz strategije iskorištavanja sunčevih dobitaka.
Umjesto jednog specijalnog regulatora za svaku vrstu aktuatora, koristi se jedna prilagodljiva platforma, pri kojoj konfiguracija i firmware odlučuju što se točno njome upravlja. Tu dolazi do izražaja OEM‑friendly karakter same platforme.
Tipični scenariji upravljanja aktuatorima
1. VAV zaklopke u uredima

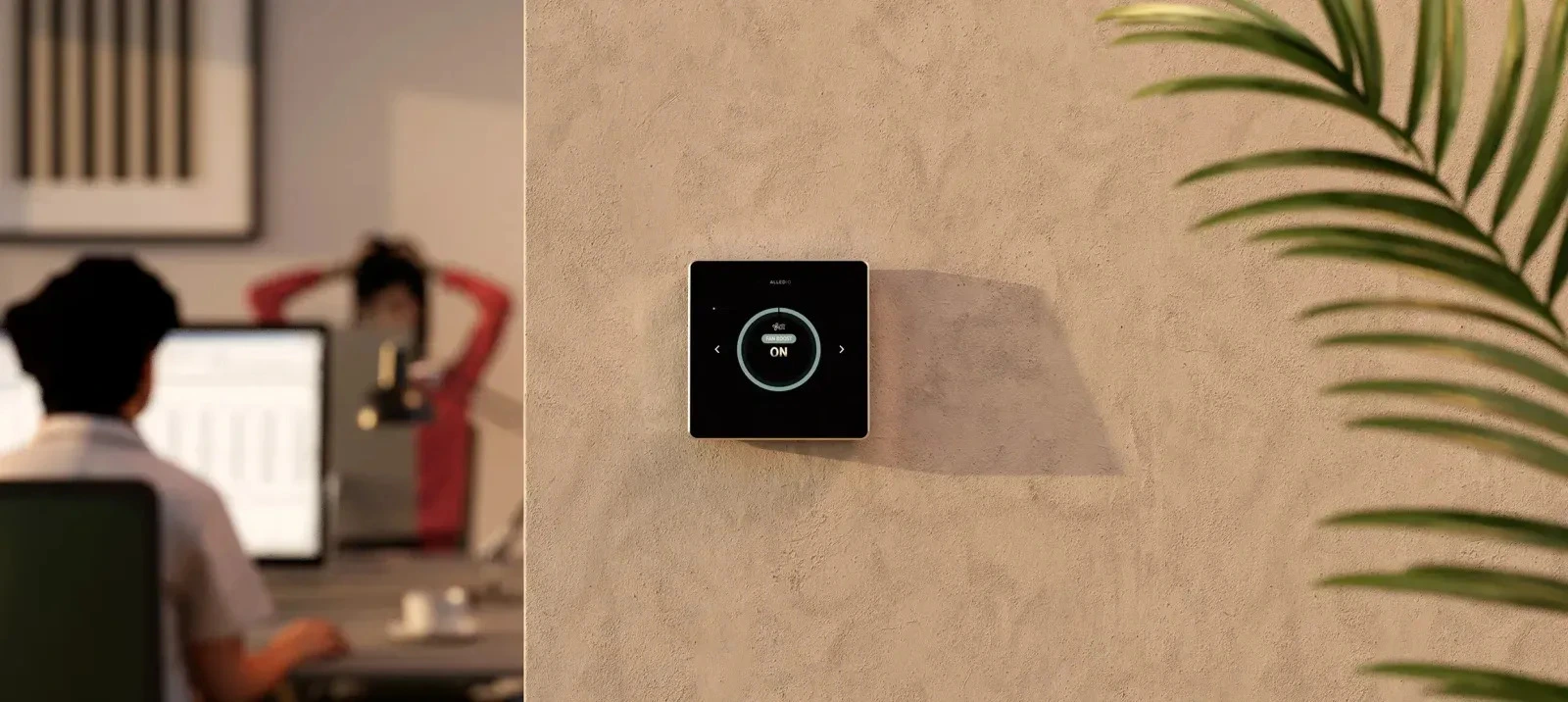

U modernim uredima svaka zona često ima VAV kutiju s aktuatorom na zaklopki. Alledio Room Controller u tom slučaju može:
mjeriti sobnu temperaturu i CO₂,
pomoću detekcije prisutnosti razlikovati zauzete i nezauzete periode,
slati 0–10 V upravljački signal aktuatoru VAV zaklopke,
po potrebi osigurati dodatni analogni izlaz za ventil reheat zavojnice u hladnijim klimama.
Rezultat je lokalna regulacijska logika koja drži protok zraka i temperaturu pod kontrolom, bez da centralna klima komora (AHU) mora mikro‑upravljati svakom zonom. Kada u prostoru nema nikoga, regulator može automatski sniziti zadane protoke, štedeći energiju uz održavanje zdravog minimalnog provjetravanja.
2. Razdjelnik površinskog grijanja s termičkim aktuatorima
Kod podnog grijanja ili stropnih panela razdjelnici često koriste male termičke aktuatora koji otvaraju i zatvaraju pojedine krugove. Sobni regulator za aktuatore može:
na temelju sobne temperature i povratnih informacija iz krugova odlučiti koji će se krugovi otvoriti,
upravljati s više on/off ili PWM signala prema termičkim aktuatorima,
preko touch sučelja omogućiti zadavanje sobne temperature, modova (Comfort, Eco) i vremenskih rasporeda,
prikazivati status svakog kruga, što je vrlo korisno kada instalateri ili facility menadžeri traže „hladna mjesta“.
Regulator u tom slučaju više nije samo lijep termostat, već lokalni upravitelj krugova koji aktuatorima daje upute prema stvarnim uvjetima u prostoru.
3. Miješajući i trosmjerni ventili
U kompaktnim strojarnicama ili lokalnim miješajućim stanicama često nalazimo trosmjerne ventile s aktuatorima koji reguliraju temperaturu miješane vode. Regulator može:
preko vanjskih senzora pratiti temperaturu polaznog i povratnog voda,
putem PID regulacije pozicionirati aktuator 0–10 V signalom,
preko Modbusa isporučiti ciljni i stvarni položaj prema BMS‑u,
pružiti jednostavno lokalno sučelje za setpoint, ručne režime i servisni rad.
Umjesto zasebnog mini‑PLC‑a, sobni regulator za aktuatore tako objedinjuje regulacijsku petlju i korisničko sučelje u jednom uređaju.
4. Fasadne i sjenilne zaklopke
U zgradama s vanjskim lamelama ili motoriziranim sjenilima moguće je upravljanje aktuatorima vezati uz položaj sunca, osvjetljenje i sobnu temperaturu. Uz senzor osvjetljenja i internu logiku, regulator može:
upravljati aktuatorima lamela analogno ili stupnjevito,
uskladiti kontrolu sunčevih dobitaka sa smanjenjem odsjaja i održavanjem komfora,
korisniku ponuditi jednostavno sučelje: Otvoreno, Poluotvoreno, Zatvoreno ili scene poput Rad i Prezentacija.
Ovdje sobni regulator postaje lokalni „mozak fasade“ koji balansira dnevno svjetlo, odsjaj i toplinu.
Zašto je sobni regulator za aktuatore bolji od „glupog“ I/O modula
Teoretski, aktuatori se mogu izravno spojiti na field I/O modul i prepustiti svu logiku BMS‑u. Zašto se onda uopće baviti sobnim regulatorom za aktuatore?
Izdvajaju se tri razloga:
1. Lokalno odlučivanje
Kada su važni latencija, robusnost ili „fallback“ ponašanje, bolje je da regulacijska petlja živi blizu aktuatora. Regulator može održavati sigurno, predvidljivo ponašanje čak i ako su nadređene mreže privremeno nedostupne.
2. Lokalni feedback i interakcija
Za puštanje u rad, otklanjanje kvarova i interakciju s krajnjim korisnicima mali touch zaslon na razini prostorije neprocjenjiv je. U stvarnom vremenu vidiš mjerene veličine, izlazne signale prema aktuatorima i odmah možeš testirati odziv – bez nošenja laptopa u svaki prostor.
3. Učinkovitije inženjerstvo
Korištenje standardnog uređaja koji se konfiguracijom može prilagoditi različitim ulogama aktuatora pojednostavljuje projektiranje i održavanje. Tim ne mora učiti pet različitih regulatora za pet vrlo sličnih zadataka.
Inteligencija + integracija: protokoli i uloge
U modernoj zgradi aktuatori rijetko rade izolirano. Sobni regulator za aktuatore mora znati surađivati s ostatkom sustava.
Regulator može komunicirati preko Modbusa s nadređenim sustavima ili podređenim uređajima.
Može raditi kao Modbus master ili Modbus slave, ovisno o tome koordinira li druge field uređaje ili samo šalje svoj status u BMS.
Budući da je platforma OEM‑friendly, po potrebi se može dodati podrška i za proprietary protokole, kada to zahtijevaju projektni uvjeti.
Isti uređaj tako bez problema živi i u klasičnoj BMS hijerarhiji i u modernijim, edge‑oriented arhitekturama s distribuiranom logikom.
Rasporedi, scene i pametnije upravljanje aktuatorima
Aktuatorima je svejedno koliko je sati, ali zgradi nije. Strategija upravljanja mnogo je čišća kada sobni regulator za aktuatore ima ugrađenu logiku rasporeda i scena:
7‑dnevni rasporedi s više vremenskih intervala dnevno, koji određuju setpointove i modove,
scene koje jednim potezom mijenjaju više izlaza istovremeno (npr. „Sastanak počinje“ – prilagoditi VAV zaklopku, spustiti vanjske žaluzije, promijeniti setpoint),
setback logika koja tijekom neaktivnih sati smanjuje otvaranje ventila ili položaj zaklopki, uz održavanje minimalne ventilacije ili zaštite od smrzavanja.
Kada se ova logika izvodi lokalno, aktuatori ostaju vrlo responzivni, a rutinsko upravljanje obrascima ne opterećuje centralni sustav.
Prilagodba: od podatkovnih točaka do brandinga
Budući da je regulator zamišljen kao OEM‑friendly platforma, može se prilagoditi različitim projektima i brendovima:
Popisi podatkovnih točaka mogu se „zaključati“, proširiti ili preslikati tako da BMS vidi upravo one objekte koje očekuje.
Vlasničke sekvence ili sigurnosne rutine moguće je ugraditi direktno u firmware, tako da se sobni regulator za aktuatore ponaša kao prirodni dio vlastite linije proizvoda.
Vizualni dizajn je prilagodljiv: logotipi, kolor sheme i čak tisak na staklu mogu slijediti identitet proizvođača ili koncept interijera.
Krajnjem korisniku regulator izgleda kao vaš proizvod. Integratoru se ponaša kao dobro strukturiran, dokumentiran komad opreme za automatizaciju zgrada. Za projekte koji trebaju ujednačeno zidno sučelje zajedno s upravljanjem aktuatorima, Andivijeva prilagodljiva sobna jedinica nudi istu OEM‑friendly prilagodljivost s integriranim touch zaslonom.
Primjeri iz prakse gdje se ovo isplati
Obnova uredskog kata: zamjena starih termostata i pneumatske regulacije fleksibilnim sobnim regulatorom koji na razini zone upravlja VAV zaklopkama, reheat ventilima i strategijama vezanima uz zauzetost prostora.
Boutique hotel: jedan uređaj po sobi upravlja ventilatorskim konvektorom, aktuatorima za svježi zrak i sjenilima, uz uredno, brendu prilagođeno sučelje za gosta.
Laboratorij ili čista zona: lokalno upravljanje zaklopkama za održavanje diferencijalnog tlaka i modulirajućim ventilima, uz slanje ključnih vrijednosti u nadzorni sustav i jasnu signalizaciju alarma.
Zgrade mješovite namjene: stambeni, maloprodajni i uredski dio imaju različite strategije upravljanja aktuatorima, a inženjerski tim svejedno koristi jednu standardiziranu platformu.
U svim ovim slučajevima aktuatori više nisu „glupi krajnji potrošači napona“, već dio lokalnog mikrosustava s vlastitom logikom i povratnom informacijom.
Zašto vrijedi otvoriti ovu temu
Uvođenje sobnog regulatora za aktuatore manje je dodavanje još jednog gadgeta, a više promjena načina razmišljanja o lokalnoj regulaciji:
aktuatori dobivaju namjenski, senzorima bogat i korisniku ugodan regulator,
integratori dobivaju standardnu platformu s dovoljno fleksibilnosti za različite zavojnice, zaklopke ili ventile,
vlasnici zgrada dobivaju bolji komfor, bolje izvještavanje i vizualno privlačniji uređaj na zidu.
Ako se u vašim projektima aktuatori još uvijek tretiraju kao jednostavni potrošači napona na kraju dužeg upravljačkog lanca, možda je vrijeme da im date pametnog lokalnog partnera. Dobro osmišljen sobni regulator za aktuatore pretvara svaku zonu iz „još jedne krajnje točke“ u mali, inteligentni građevni blok automatizacije – a upravo tu često počinje zaista robusna i energetski učinkovita regulacija.
