Ako se temperaturna sonda doima kao „samo senzor na kabelu“, ožičenje može izgledati kao sitnica – sve dok se vaša očitanja ne počnu mijenjati poput kompasa blizu magneta. Kod 3-žičnih naspram 4-žičnim temperaturnim sondama, dodatni vodiči nisu luksuz; oni služe tome da očuvaju točnost mjerenja kada otpor vodiča u stvarnim uvjetima pokuša „ući“ u vaše podatke.
Zašto se uopće pojavljuje više žica
Tehnički gledano, problem je otpor priključnih vodiča: bakar u kabelu ima svoj vlastiti otpor, a mjerni instrument taj otpor može „vidjeti“ kao da je dio samog senzora – osobito kod RTD sondi poput Pt100/Pt1000, gdje se temperatura izvodi iz otpora. U osnovnoj 2-žičnoj izvedbi, instrument zapravo mjeri RTD zajedno s otporom oba priključna vodiča, pa dulje veze i kabel manjeg presjeka mogu izravno prijeći u pogrešku u mjerenju temperature.ti+3
U praksi se dugi kablovi javljaju iz dosadnih, ali neizbježnih razloga: sonda mora biti tamo gdje je temperatura stvarno prisutna (unutar kanala, spremnika, cjevovoda ili stroja), dok regulator/pretvornik mora biti tamo gdje je ljudima i ormarima praktično (suho, dostupno, sigurno). Kad su te dvije lokacije odvojene, duljina kabela, kvaliteta konektora, pa čak i uvjeti okoline duž trase kabela mogu dodati pogrešku – zato se koriste dodatni vodiči kao neka vrsta „računovodstvenog sustava“ koji razdvaja otpor RTD senzora od otpora ožičenja.

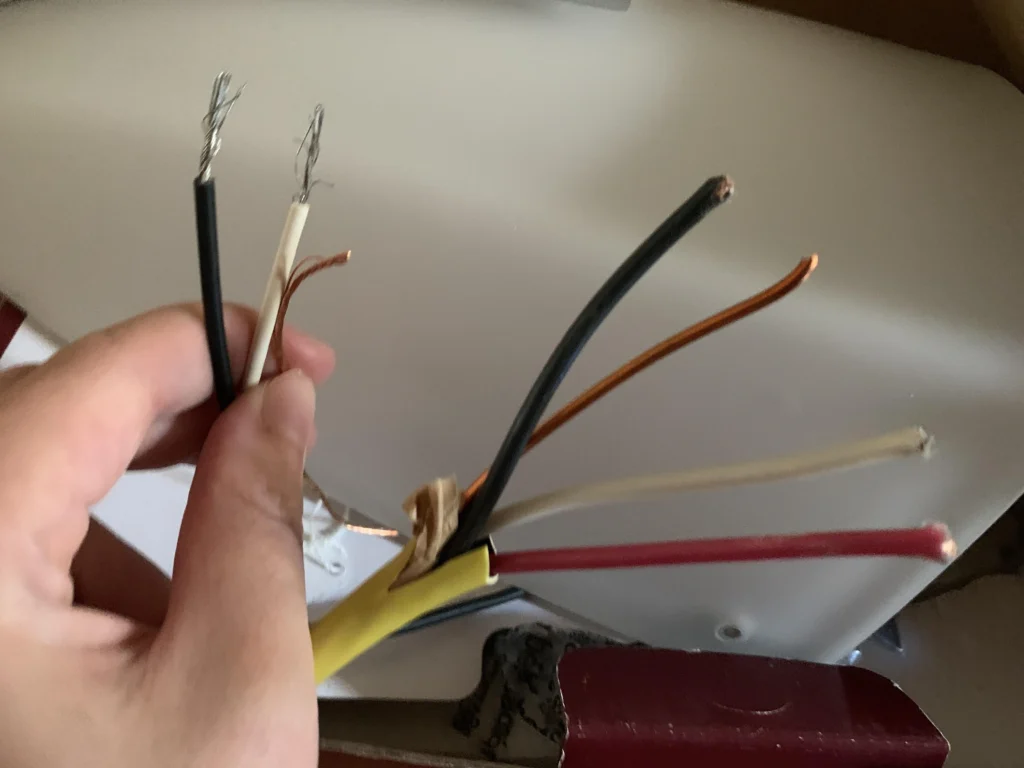

3-žične naspram 4-žičnim temperaturnim sondama: što se zapravo mijenja
Na 3-žično i 4-žično ožičenje možete gledati kao na mjerenje visine osobe koja nosi cipele. 2-žična izvedba mjeri „osoba + cipele“. 3-žična izvedba pokušava oduzeti cipele pod pretpostavkom da su iste na obje noge. 4-žična izvedba mjeri osobu i cipele odvojeno, svaki put, s mnogo manje pretpostavki.
3-žična: industrijski radni konj
3-žični RTD koristi treći vodič kako bi mjerno kolo moglo kompenzirati otpor vodiča – obično pod pretpostavkom da su priključni vodiči vrlo sličnog otpora (ista duljina, presjek, materijal). Ova konfiguracija je široko korištena u industrijskim okruženjima jer poboljšava točnost u odnosu na 2-žičnu izvedbu, a ne dodaje toliko složenosti i troška kao 4-žična varijanta.
Gdje se 3-žična izvedba može „spotaknuti“ jest upravo u tim pretpostavkama: ako priključni vodiči nisu doista jednaki (različite duljine, različite temperature duž trase, oksidirani kontakti ili drugačiji materijal vodiča), kompenzacija neće biti savršena. Ipak, mnogi industrijski procesi smatraju 3-žičnu izvedbu „dovoljno točnom“, osobito kad je uparena s prikladnim instrumentima i razumnom praksom polaganja kabela.
4-žična: opcija za najveću preciznost
4-žični RTD koristi tzv. Kelvinovo spajanje – dva vodiča dovode pobudnu struju, a dva odvojena vodiča mjere napon – pa se utjecaj otpora vodiča u velikoj mjeri uklanja iz mjerenja. Drugim riječima, dizajnirana je tako da spriječi da se otpor priključnih vodiča „prikaže“ kao temperatura, čime pruža najveću točnost i ponovljivost kada su potrebne uske tolerancije.
4-žična izvedba često se bira u visokopreciznim primjenama kao što su kalibracije, laboratorijski rad ili kritični procesi u kojima su i male pogreške važne, a vrlo je dobar izbor i kada su vodovi dugi ili se uvjeti kabela mogu mijenjati. Kompromis je jednostavan: više vodiča za spojiti, veća mogućnost pogrešnog spajanja i nešto viši materijalni trošak.
Kada odabrati koju varijantu prema stvarnim uvjetima
- Odaberite 3-žičnu izvedbu kada želite dobar omjer između točnosti i praktičnosti u tipičnim industrijskim okruženjima i kada možete zadržati ujednačenu konstrukciju kabela i način polaganja.
- Odaberite 4-žičnu izvedbu kada vam je važan „pravi“ otpor senzora (ne ožičenja), kada trebate najbolju ponovljivost ili očekujete duge vodove i promjenjive uvjete u kojima su pretpostavke 3-žične izvedbe rizičnije.
Brza usporedna tablica
| Točka | 3-žična | 4-žična |
|---|---|---|
| Rukovanje otporom vodiča | Kompenzira otpor vodiča pod pretpostavkom da su vodovi jednaki. | Uklanja ili snažno minimizira utjecaj otpora vodiča pomoću odvojenih mjernih vodova. |
| Tipična primjena | Čest „industrijski standardni“ izbor. | Koristi se tamo gdje su potrebne najveća točnost i ponovljivost. |
| Osjetljivost na nejednake vodove | Više osjetljiva (neujednačeni vodovi, oksidirani kontakti, različiti uvjeti). | Manje osjetljiva; kompenzacija je robusnija. |
| Složenost ožičenja | Umjerena (3 vodiča). | Veća (4 vodiča). |
| Trošak (kabel + spajanje) | Niži nego kod 4-žične izvedbe. | Viši nego kod 3-žične zbog dodatnog vodiča i više rada pri spajanju. |
Gdje je 2-žična sonda sasvim dovoljna

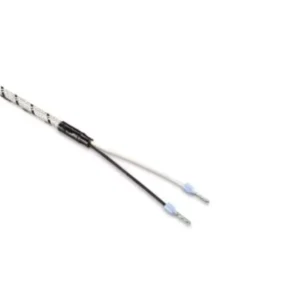

2-žična temperaturna sonda može biti sasvim razumno rješenje kada su kablovi kratki, a tražena točnost umjerena – jer je otpor vodiča dovoljno malen da pogreška ostane unutar prihvatljivih granica. Također se često koristi kada je jednostavnost sustava najvažnija ili kada tip senzora i elektronika smanjuju osjetljivost na otpor vodiča (primjerice, uporaba RTD senzora s višim otporom, poput Pt1000, može u nekim izvedbama smanjiti relativni utjecaj u odnosu na Pt100).
U praksi je 2-žična sonda dobar izbor za kompaktne strojeve, blisko smještenu upravljačku elektroniku i primjene u kojima se temperatura koristi za opću regulaciju – više u smislu „održi približno ovaj raspon“, a manje „dokaži da je bilo točno 73,2 °C“.
Andivi i prilagođene izvedbe sondi

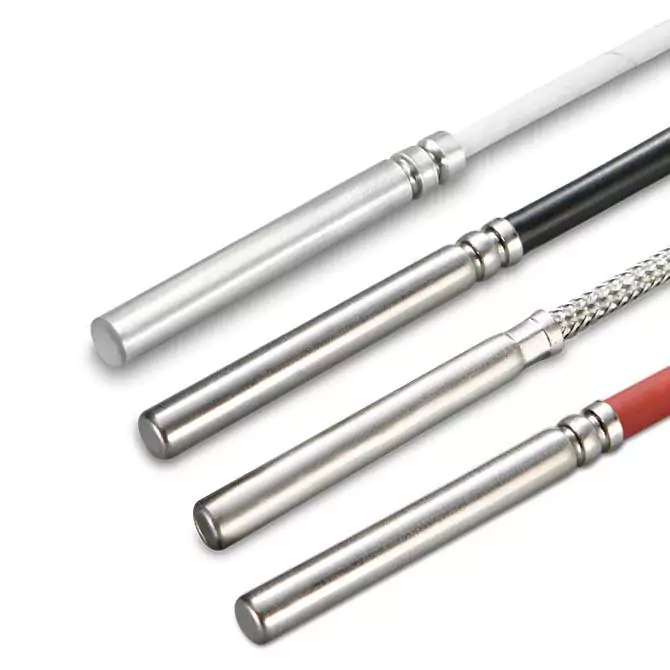

Temperaturne sonde Andivi opisane su kao pasivni temperaturni kabelski senzori namijenjeni mjerenju temperature tekućina, plinova i unutarnje temperature objekata, a često se koriste u HVAC sustavima poput kotlova, cjevovoda, kanala, spremnika i posuda. Ista obitelj proizvoda dostupna je u izvedbi s 2 vodiča (standard), kao i sa 3-žičnim i 4-žičnim kabelima, uz mogućnost odabira različitih duljina kabela ovisno o potrebi – što je korisno kada uvjeti ugradnje ne odgovaraju „zadanoj“ kataloškoj duljini.
Na stranici Andivi istaknuta je i raznolikost materijala kabela (npr. PVC, silikon, visokotemperaturni silikon, staklena vuna) s različitim temperaturnim područjima, kao i više oblika sondi, poput navojnih sondi (navoj M6/M8 ili G), površinskih sondi i kutnih izvedbi – praktični građevni blokovi za prilagodbu sonde načinu montaže, temperaturnom rasponu i okolini. Osim pasivnih sondi, dostupne su i varijante s izlazima 0–10 V, 4–20 mA i Modbus, što može pojednostaviti integraciju ovisno o korištenom upravljačkom sustavu.
Pogledajmo specifikacije
Kada projekt uključuje duge kabele, uske tolerancije, neuobičajene načine montaže ili zahtjevna okruženja, odabir između 3-žičnih i 4-žičnih temperaturnih sondi manje je pitanje teorije, a više pitanje upravljanja rizikom – kao odabir guma za cestu po kojoj zaista vozite, a ne za onu iz prospekta. Ako sondu treba prilagoditi u smislu ožičenja, materijala kabela, geometrije sonde ili tipa izlaznog signala, korisno je da svoj slučaj primjene i ograničenja podijelite već u ranoj fazi, kako bi se izvedba sonde uskladila s ciljem mjerenja, a ne samo mehanički uklopila u postojeću rupu.
Ako je prilagođena sonda na vidiku, koju vrstu senzora planirate koristiti (Pt100, Pt1000, NTC, DS18B20) i kolika će biti duljina kabela? Ako niste sigurni koja kombinacija senzora, ožičenja (2-, 3- ili 4-žično), materijala kabela i izlaza (pasivna sonda, 0–10 V, 4–20 mA, Modbus) ima najviše smisla, naš tim na Andivi može vam pomoći pri odabiru. Pošaljite nam svoje ključne zahtjeve (medij, temperaturni raspon, duljina kabela, način montaže, željeni signal) i zajedno ćemo definirati temperaturnu sondu koja će biti točna u stvarnim uvjetima – ne samo na papiru.
